Jak fungují siloměry: Věda za přesností vážicího mostu

Jak funguje snímač zatížení: Krátká odpověď

Siloměr převádí mechanickou sílu – hmotnost – na elektrický signál. Uvnitř každého siloměru je kovový prvek, který se při zatížení mírně deformuje. K tomuto prvku jsou připojeny tenzometry: tenké odporové fólie, jejichž elektrický odpor se mění, když se natahují nebo stlačují. Tato změna odporu vytváří měřitelné výstupní napětí úměrné použité síle. V a mostní váha pod palubou je umístěno více snímačů zatížení a jejich kombinované elektrické signály jsou zpracovávány indikátorem nebo spojovací skříňkou, aby se zobrazila hodnota hmotnosti.

To je základní mechanismus. Vše ostatní – hermetické utěsnění, teplotní kompenzace, ochrana proti přetížení, digitální výstup – je založeno na tomto základním principu. Porozumění detailům je důležité, protože výběr, instalace a údržba snímače zatížení přímo určují, jak přesně a spolehlivě bude váha fungovat během let provozu.

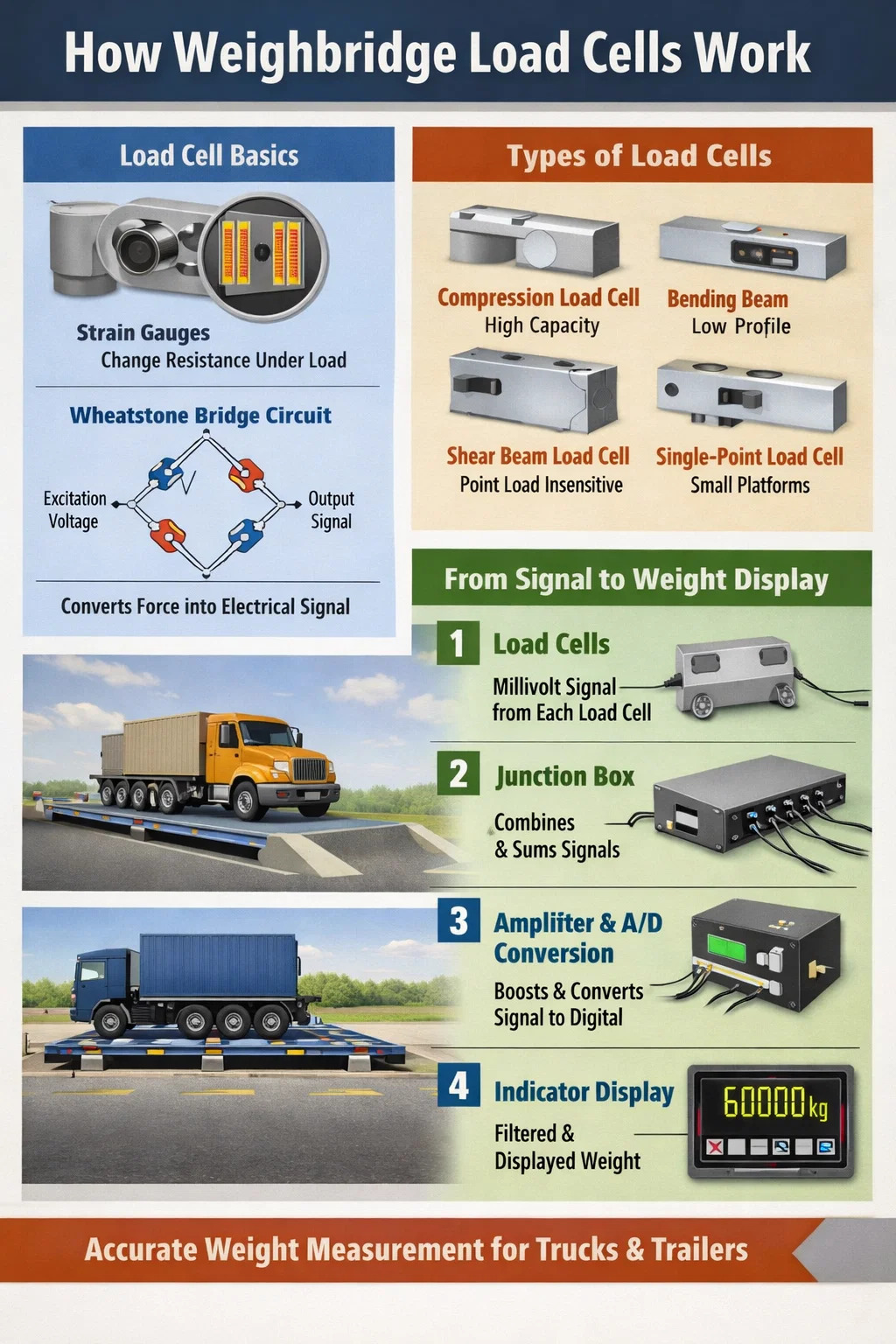

Tenzometr: Jádro každého siloměru

Tenzometr je snímacím prvkem, který umožňuje technologii siloměrů. Skládá se ze vzoru jemné kovové fólie – obvykle slitiny niklu a chrómu – přilepené lepidlem k povrchu elastického kovového těla, obvykle vysoce kvalitní legované oceli nebo nerezové oceli. Když se kovové tělo deformuje pod tíhou, fólie se deformuje s ním. Tím se změní elektrický odpor fólie podle vztahu popsaného kalibračním faktorem (GF).

Faktor měřidla pro většinu kovových tenzometrů je přibližně 2.0 což znamená, že 0,1% napětí způsobí 0,2% změnu odporu. U standardního 350ohmového tenzometru to znamená změnu odporu asi 0,7 ohmu – malá hodnota, která vyžaduje pečlivý návrh obvodu, aby bylo možné přesně měřit.

Wheatstone Bridge Circuit

Siloměry používají čtyři tenzometry uspořádané do konfigurace Wheatstoneova můstku. Dvě měřidla jsou umístěna v tahu (při zatížení se prodlužují) a dvě v tlaku (při zatížení se zkracují). Toto uspořádání poskytuje několik zásadních výhod:

• Výstupní signál je zdvojnásoben ve srovnání s použitím jediného měřidla, což zlepšuje citlivost.
• Teplotní vlivy se ruší, protože všechny čtyři měřidla jsou vystaveny stejnému tepelnému prostředí.
• Chyby nelinearity jsou redukovány protilehlým uspořádáním měřidel.
• Můstek produkuje nulový výstup při nulovém zatížení (nulový výstup), což usnadňuje zpracování signálu.

Standardní budicí napětí o 5 až 15 voltů DC se aplikuje přes most. Při jmenovité kapacitě můstek produkuje výstup na úrovni milivoltů – obvykle 2 mV/V , což znamená, že 10V buzení produkuje 20 mV při plné zátěži. Tento signál je poté zesílen a zpracován.

Typy siloměrů používané u mostních vah

Ne všechny siloměry sdílejí stejnou geometrii. Vnitřní tvar pružného prvku určuje, jak se deformuje, což ovlivňuje přesnost, rozsah kapacity a vhodnost pro různé konfigurace můstků.

Kompresní snímače zatížení

Jedná se o nejběžnější typ, který se vyskytuje u mostních vah montovaných do šachty a na povrch. Jsou navrženy tak, aby nesly zatížení v jedné ose – přímo dolů – a obvykle mají válcový nebo palačinkový tvar. Kompresní články používané v nákladních vahách zvládají kapacity od 50 až více než 150 tun na buňku , se šesti až dvanácti buňkami běžně podporujícími celou plošinu váhy. Jsou robustní, snadno se instalují a poměrně dobře zvládají boční zatížení, když jsou vybaveny správným montážním hardwarem.

Snímače zatížení ohybového nosníku

Buňky ohybového nosníku pracují na principu konzolového nebo oboustranného nosníku. Zatížení působí v jednom nebo dvou bodech podél nosníku upevněného na druhém konci, což způsobí jeho ohnutí. Tenzometry umístěné v místě maximálního ohybového momentu tuto deformaci zachycují. Tyto buňky jsou oblíbené u nízkoprofilových plošinových vah a určitých konstrukcí přenosných můstkových vah, protože je lze instalovat do velmi mělkého profilu paluby. Obvykle se používají pro kapacity pod 20 tun na buňku .

Snímače zatížení smykovým nosníkem

Buňky smykového nosníku měří smykové napětí spíše než ohyb nebo přímou kompresi. Tenzometry jsou orientovány pod úhlem 45 stupňů k ose paprsku, aby zachytily maximální smykové napětí. Tato konstrukce je vysoce necitlivá na bod aplikace zatížení – významná výhoda v aplikacích na mostních vahách, kde zatížení nápravy vozidla nemusí přistát v přesné poloze. Smykové nosníky nabízejí vynikající přesnost, typicky dosahovanou OIML třídy C3 nebo lepší a jsou široce používány jak v přenosných nápravových vahách, tak v instalacích stálých mostových vah.

Jednobodové snímače zatížení

Jednobodové buňky jsou navrženy tak, aby poskytovaly přesné údaje bez ohledu na to, kde je zátěž umístěna na platformě – v rámci limitů. Používají se především v menších plošinových vahách a zřídka se vyskytují u plnohodnotných nákladních vah. However, they appear in some axle pad weighers used for quick roadside enforcement checks.

From Raw Signal to Weight Reading: The Signal Path in a Weighbridge

Understanding how a load cell works in isolation is only part of the picture. Při instalaci můstkové váhy spolupracuje více snímačů hmotnosti a jejich signály procházejí několika fázemi zpracování, než se na displeji zobrazí hodnota hmotnosti.

Krok 1: Výstup jednotlivých buněk

Each load cell beneath the weighbridge deck produces a millivolt-level signal proportional to the force it is carrying. Protože náklad od vozidla není nikdy dokonale vycentrován, nesou jednotlivé články nestejné podíly. A 60-tonne truck parked asymmetrically might impose 12 tonnes on one corner cell and 8 tonnes on another.

Krok 2: Spojovací skříňka a sčítání signálů

All individual cell cables run to a junction box (also called a summing box). Inside, the signals are combined—either passively through resistive summing networks or actively through amplification. Pasivní součtové spojovací boxy používají trimovací rezistory k úpravě rozdílů v citlivosti článku, což zajišťuje, že zátěž 1 tuny na kterýkoli jednotlivý článek produkuje identický příspěvek k součtu výstupu. This calibration step is critical: without it, the position of the load on the weighbridge deck would influence the final reading.

Krok 3: Zesílení a analogově-digitální převod

The summed millivolt signal—still very small—travels to the weight indicator. Uvnitř přesný přístrojový zesilovač zesiluje signál, obvykle v rozsahu 0–10 voltů. An analog-to-digital converter (ADC) then samples the amplified signal. Použití moderních indikátorů váhy 24bitové ADC , which provide over 16 million discrete steps across the measurement range. This resolution is far finer than the legally required display increment, providing a stable and noise-resistant reading.

Krok 4: Digitální filtrování a zobrazení

Nezpracovaná data ADC jsou zašuměná. Wind loading, vehicle vibration, and electrical interference all cause rapid fluctuations. Mikroprocesor indikátoru používá digitální filtrační algoritmy – často konfigurovatelné průměrování nebo filtry založené na frekvenci – k extrakci stabilní hodnoty hmotnosti. Výsledná zobrazená hodnota je zaokrouhlena na schválený dílek stupnice, což je u legálních vah obvykle 20 kg pro váhu 60 tun.

Klíčové specifikace snímače zatížení a co znamenají pro výkon mostní váhy

When selecting load cells for a weighbridge, the datasheet numbers directly predict measurement quality. Zde je uvedeno, co vlastně každá specifikace v praxi znamená.

Jmenovitá kapacita (Emax)

The maximum load the cell is designed to measure accurately. Z důvodu bezpečnosti jsou snímače zatížení také dimenzovány na bezpečné přetížení – obvykle 150 % jmenovité kapacity – a obvykle konečné přetížení před trvalým poškozením 300 % . Mostová váha manipulující s celkovou hmotností vozidla 60 tun a podporovaná šesti články potřebuje články dimenzované na každý nejméně 15 tun, když se zohlední rozložení zatížení, plus dostatečnou rezervu přetížení pro dynamické zatížení při vjezdu vozidla.

Třída přesnosti (nmax)

OIML (Mezinárodní organizace legální metrologie) klasifikuje siloměry od třídy A (nejvyšší přesnost) po třídu D (nejnižší). Snímače hmotnosti jsou obvykle Třída C3 nebo C4 , kde číslo udává maximální počet ověřovacích intervalů – 3 000, respektive 4 000. Siloměr C3 použitý v 60tunové váze může podporovat přírůstek zobrazení 60 000 kg ÷ 3 000 = 20 kg, což je v souladu se standardními požadavky na váhu.

Kombinovaná chyba

Tato specifikace kombinuje chyby nelinearity a hystereze do jediné hodnoty, obvykle vyjádřené jako procento jmenovitého výkonu. U siloměru C3 je kombinovaná chyba typicky ±0,023 % jmenovitého výkonu nebo lepší . Na článku o kapacitě 20 tun, který produkuje 2 mV/V při plném zatížení, to odpovídá chybě menší než 0,9 mikrovoltu – mimořádně malá hodnota, která vyžaduje pečlivé stínění a postupy zapojení, aby se zachoval signálový řetězec.

Teplotní koeficienty

Snímače zatížení používané ve venkovních instalacích můstků čelí značným teplotním výkyvům. Důležité jsou dva teplotní koeficienty:

• TK nula : Změna nulového výkonu na stupeň změny teploty, typicky specifikovaná jako méně než 0,02 % jmenovitého výkonu na 10 °C.
• TK Span : Změna citlivosti na stupeň, typicky méně než 0,008 % na 10 °C pro kvalitní snímače zatížení.

Ve venkovní váze pracující od -10 °C do 50 °C – rozsah 60 stupňů – by buňka s rozpětím TK 0,008 %/10 °C zaznamenala posun rozpětí 0,048 % . V měřítku 60 tun je to posun o 29 kg, který lze připsat samotné teplotě. To je důvod, proč je kalibrace můstkové váhy vždy prováděna při provozní teplotě, a proto je ze zákona vyžadováno pravidelné opakované ověřování.

Ochrana proti vniknutí (IP rating)

Snímače váhy jsou trvale instalovány venku, často v prostředí šachty vystavené zaplavení, bahnu a tlakovému mytí. Minimální přijatelné IP hodnocení pro snímače hmotnosti můstku je IP67 (prachotěsný a odolává dočasnému ponoření do 1 metru). Mnoho instalací specifikuje IP68 nebo IP69K , posledně jmenované hodnocení umožňuje vysokotlaké proudy vody o vysoké teplotě – relevantní pro pracoviště, která pravidelně čistí plošinu mostové váhy.

Analogové vs. digitální siloměry ve váhových systémech

Tradiční snímače zatížení vydávají analogový milivoltový signál. Během posledních dvou desetiletí se digitální snímače zatížení – které integrují ADC a mikroprocesor přímo uvnitř těla snímače zatížení – staly stále běžnějšími v instalacích vah. Rozdíl je významný z praktického hlediska.

Analogové systémy snímačů zatížení

Analogové články jsou jednodušší, levnější a kompatibilní s prakticky jakýmkoli indikátorem hmotnosti na trhu. Jejich milivoltové signály jsou citlivé na elektromagnetické rušení (EMI) na dlouhých kabelech – což je skutečný problém ve velkých průmyslových závodech s těžkými stroji. Maximální praktická délka kabelu před tím, než se degradace signálu stane problematickou, je přibližně 100 až 150 metrů se standardním stíněným kabelem.

Digitální siloměrné systémy

Digitální snímače zatížení převádějí signál tenzometru na digitální hodnotu uvnitř pouzdra článku a přenášejí data přes sériovou sběrnici – obvykle RS-485 nebo CAN sběrnici. Mezi hlavní výhody patří:

• Odolnost vůči EMI po dlouhých kabelech se spolehlivým přenosem 500 metrů a více .
• Diagnostika jednotlivých buněk – indikátor dokáže identifikovat, která konkrétní buňka má problém, spíše než jen detekovat chybu systému.
• Automatická teplotní kompenzace prováděná uvnitř každého článku pomocí vlastního teplotního senzoru.
• Zjednodušené ořezávání a kalibrace pomocí softwaru spíše než nastavování odporu.

Kompromisem je cena – digitální snímače zatížení jsou podstatně dražší – a vázání na dodavatele, protože články od různých výrobců často používají nekompatibilní komunikační protokoly.

Jak jsou siloměry namontovány ve váze

Správná montáž je stejně důležitá jako kvalita článku. Nesprávně nainstalovaný dokonale specifikovaný snímač zatížení bude poskytovat nepřesné a nestabilní údaje. Montážní systémy vážicích snímačů zatížení musí provádět několik věcí současně.

Přenos vertikální síly při odhazování bočních zátěží

Siloměry jsou určeny k měření síly v jedné ose. Boční zatížení – způsobené brzděním vozidla, tepelnou roztažností nebo nesouosostí paluby – způsobuje chyby a urychluje únavu. Montážní sestavy používají kolébkové kolíky, zátěžová tlačítka nebo samovyrovnávací základny siloměrů, aby bylo zajištěno, že mimoosé síly budou mechanicky potlačeny. Montáž kolébkového čepu umožňuje buňce se mírně naklánět v libovolném směru a přenášet na snímací prvek pouze vertikální složku jakékoli působící síly.

Přizpůsobivá tepelná expanze

Ocelová mostová plošina o délce 18 metrů se rozšíří přibližně 10 mm mezi zimními a letními teplotami v mírném klimatu (při použití koeficientu tepelné roztažnosti přibližně 11,7 × 10⁻⁶ /°C a teplotního rozsahu 50°C). Montážní kování musí umožnit tento pohyb bez vázání. Montážní konfigurace s pevným koncem a volným koncem to řeší upevněním paluby na jednom konci a umožněním omezeného posuvného pohybu na druhém, což zabraňuje interpretaci tepelné roztažnosti jako změny zatížení.

Prevence Uplift

Některé konstrukce montáže siloměrů používají stahovací šrouby nebo přídržné spony, aby se zabránilo zvednutí paluby z článků během nakládání mimo střed. Bez zvedacího omezení by excentrické zatížení v blízkosti jednoho konce můstku mohlo způsobit zvednutí opačného konce, odlehčení článků a zavedení významné chyby. Sestavy kontrolních tyčí, které omezují pohyb plošiny nahoru na 2–3 mm, jsou standardní součástí instalací kvalitních vah.

Běžné režimy selhání siloměru ve váhových můstcích

Siloměry jsou robustní, ale nejsou nezničitelné. Vědět, jak selhávají, pomáhá týmům údržby identifikovat problémy dříve, než způsobí významné chyby vážení nebo kompletní selhání systému.

Vnikání vlhkosti

Dokonce i články s krytím IP68 mohou být ohroženy, pokud jsou poškozeny vstupní body kabelů, pokud kabelové konektory nejsou správně utěsněny nebo pokud je tělo článku fyzicky prasklé. Vlhkost, která se dostane k tenzometrům, způsobuje korozi fólie, změny adhezivních vlastností a nakonec elektrický únik mezi rameny můstku. Příznakem je obvykle postupný posun nulové hodnoty a zvýšená nestabilita. Kontrola izolačního odporu mezi můstkovými obvody a tělem článku (měla by překročit 5 000 MΩ na zdravé buňce) je standardním diagnostickým krokem.

Přetížení a únava

Jednorázové silné přetížení – od vozidla narážejícího při rychlosti na palubu nebo od neočekávaného přistání jeřábu s těžkým nákladem – může elastický prvek plasticky deformovat. Po deformaci se nulový bod buňky trvale posune a nelze jej znovu kalibrovat. Únava se hromadí během milionů zatěžovacích cyklů; většina kvalitních vážicích článků je dimenzována na 10 milionů nebo více cyklů při jmenovité kapacitě, ale rázové zatížení a přetěžování dramaticky snižují únavovou životnost.

Poškození kabelu

Kabely snímačů zatížení vedou v exponovaných místech pod mostovými plošinami. Poškození hlodavci, opakované ohýbání v důsledku pohybu paluby a fyzické rozdrcení úlomků jsou běžné příčiny selhání kabelu. Poškozené stínění nebo částečné přerušení signálového vodiče způsobuje šum, chyby offsetu nebo úplnou ztrátu signálu. Ochrana kabelového vedení a pravidelná vizuální kontrola jsou jednoduchá preventivní opatření, která prodlužují životnost systému.

Koroze montážního hardwaru

Těla snímačů z nerezové oceli jsou odolná proti korozi, ale okolní montážní prvky z měkké oceli – základny snímačů, kontrolní tyče, montážní šrouby – nikoli. Zkorodovaný hardware se může zadřít, zabránit nezbytným malým pohybům během tepelné roztažnosti a způsobit boční síly na siloměr. Minimálním požadavkem na údržbu je každoroční plán kontroly a mazání montážního hardwaru.

Kalibrace: Propojení fyziky siloměru s právní přesností

Výstup siloměru v milivoltech nemá smysl, dokud není kalibrován podle známých referenčních hmotností. Kalibrace stanoví matematický vztah mezi elektrickým výstupem a zobrazenou hmotností a periodická rekalibrace potvrzuje, že se tento vztah nezměnil.

Kalibrace mrtvé váhy

Zlatým standardem pro kalibraci můstků je zatížení plošiny certifikovanými zkušebními závažími o známé hmotnosti – obvykle Certifikované hmotnosti třídy M1 nebo F2 sledovatelné podle národních norem. Indikátor je nastaven tak, aby zobrazovaná hodnota odpovídala použité hmotnosti ve více bodech v celém rozsahu měření. U 60tunové váhy kalibrace obvykle zahrnuje zkušební zatížení při 0, 20 %, 50 % a 100 % maximální kapacity.

Kalibrace náhradní hmotnosti

Přeprava a manipulace s dostatečným zkušebním závažím pro kalibraci plné kapacity je nákladná a logisticky náročná. Metody náhradní hmotnosti – pomocí hydraulického referenčního zařízení pro snímač zatížení nebo vozidla s ověřenou hmotností – umožňují kontroly kalibrace s nižšími náklady. Tyto metody jsou akceptovány mnoha národními orgány pro závaží a měřítka pro periodické ověřování mezi kalibracemi plné nosné hmotnosti za předpokladu, že počáteční kalibrace byla provedena s vlastními hmotnostmi.

Požadavky na právní ověření

Váhy používané pro obchod – fakturace zákazníkům podle hmotnosti, kontrola dodržování předpisů vozidla nebo fiskální měření – musí být pravidelně ověřovány oprávněným kontrolním orgánem. V Evropské unii směrnice o neautomatických váhách (NAWI) stanoví maximální dovolené chyby (MPE) pro obchodní váhy: ±0,5 dílků stupnice při prvotním ověření a ±1 dílek stupnice ve službě. Intervaly ověřování se liší podle jurisdikce, ale jsou běžné 1 až 2 roky .

Praktické tipy pro maximalizaci životnosti siloměru v aplikacích s váhou

Siloměry v dobře udržované váze by měly zůstat přesné 10 až 20 let . Dosažení této životnosti vyžaduje soustavnou pozornost věnovanou několika klíčovým oblastem.

• Vynutit omezení rychlosti nájezdové rampy. 40tunový nákladní vůz, který při rychlosti 20 km/h narazí na hranu paluby, generuje dynamický nárazový faktor 1,3 až 1,5 nebo více – s efektivní okamžitou aplikací 52 až 60 tun. Rychlostní rampy nebo rychlostní značky omezující přístup na 5 km/h dramaticky snižují dynamické zatížení.
• Udržujte jámu suchou. Instalujte kalová čerpadla s automatickými plovákovými spínači v instalacích s jámovou váhou. Stojatá voda urychluje korozi montážního hardwaru a zvyšuje riziko pronikání vlhkosti do kabelových konektorů.
• Čtvrtletně kontrolujte kabelová vedení. Hledejte rozdrcení, prasknutí nebo posunutí, které vystavuje kabely mechanickému poškození. Poškozené části vyměňte dříve, než porucha kabelu způsobí nepřesné vážení nebo úplný výpadek systému.
• Pravidelně protokolujte čtení rohu. Většina moderních indikátorů váhy může zobrazovat hodnoty jednotlivých článků. Pravidelným zaznamenáváním se vytvoří základní linie; buňka, která začíná driftovat, se projevuje jako měnící se údaj o rohu dlouho předtím, než je ovlivněna celková přesnost měřítka.
• Konstrukčně zabraňte přetížení. Nakonfigurujte indikátor tak, aby varoval, když se zátěž blíží maximální kapacitě. U 60tunových vah poskytuje alarm na 58 tun operátorům čas zastavit proces nakládání dříve, než jsou články namáhány nad jejich jmenovitou kapacitu.
• Montážní prvky promažte každý rok. Směs proti zadření na montážních plochách základny siloměru a závitech kontrolní tyče zabraňuje lepení koroze a zajišťuje, že i nadále může docházet k malým pohybům nezbytným pro přesné měření.

Jak je přesnost váhy ovlivněna počtem a umístěním siloměrů

Počet a umístění snímačů zatížení pod mostovou deskou ovlivňuje přesnost měření i redundanci systému. Neexistuje jediný univerzální standard – konfigurace se volí na základě délky paluby, očekávaných typů vozidel a požadavků na přesnost.

Obvykle se používá standardní 18metrová váha s jednou plošinou 6 snímačů zatížení : dva pod každým ze tří hlavních příčných nosníků. To poskytuje dobré rozložení zátěže a dostatečnou redundanci – pokud dojde k poruše jednoho článku, systém často dokáže poruchu detekovat spíše nevyváženým rohovým čtením než katastrofickou nepřesností. Některé vysoce přesné aplikace používají 8 buněk pod čtyřmi příčnými nosníky pro lepší pokrytí.

Vícepodlažní nápravové váhy – kde každá plošina váží jednotlivé skupiny náprav samostatně – vyžadují samostatné sady buněk pod každou plošinou, přičemž každá skupina buněk se zpracovává nezávisle. Mohla by se použít čtyřpatrová nápravová váha 16 až 24 snímačů zatížení celkově byla každá skupina kalibrována nezávisle, aby se zajistilo, že součet hodnot jednotlivých náprav se rovná celkové hmotnosti vozidla naměřené při vážení vozidla jako celku.

Důležitá je symetrie umístění buněk. Asymetricky umístěné články vytvářejí nerovnoměrnou mapu citlivosti na povrchu desky: zátěže v blízkosti shluku buněk se registrují přesněji než zátěže umístěné uprostřed mezi buňkami. Kvalitní instalační praxe zahrnuje kontrolu citlivosti rohu dokončené instalace pomocí referenční hmoty umístěné v každém rohu a porovnání naměřených hodnot. Dobře vyvážená instalace ukazuje odchylka menší než ±0,1 %. přes rohové pozice.
