Jak postavit stupnici kamionu?

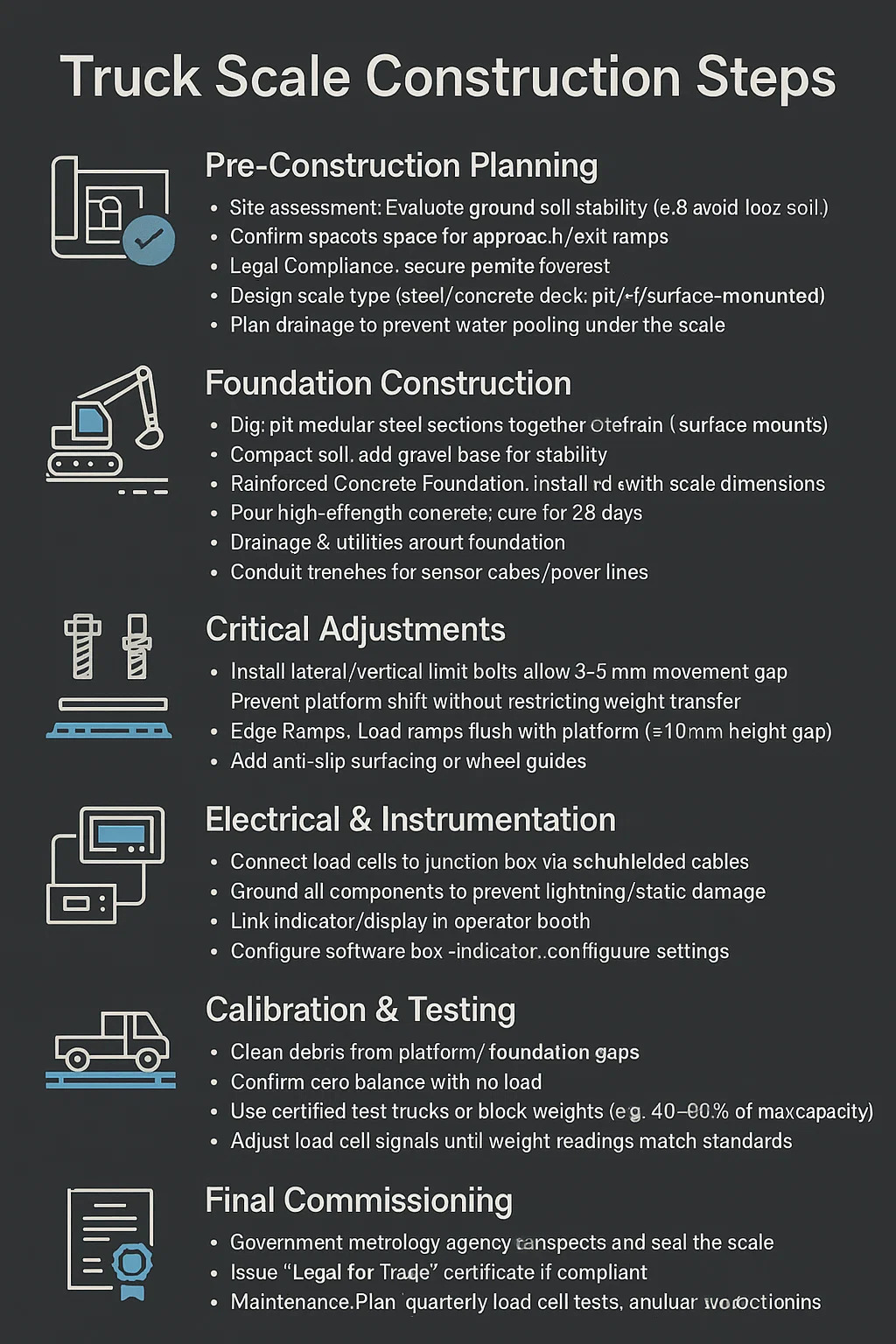

Budování a Měřítko kamionu Vyžaduje pečlivé plánování, specializované odborné znalosti a přísné dodržování inženýrských a bezpečnostních standardů. Níže je rozpis procesu krok za krokem:

1. Plánování předkonstrukce
Hodnocení stránek:
Vyhodnoťte stabilitu půdy (např. Vyvarujte se povodňových zón nebo volné půdě).
Potvrďte dostatečný prostor pro přístupu/výstupní rampy (≥ 30 metrů rovných pruhů).
Právní dodržování předpisů:
Zabezpečená povolení (územní plánování, environmentální, konstrukce).
Ověřte místní metrologické předpisy pro měřítka schválená obchodem.
Specifikace designu:
Vyberte typ měřítka (paluba oceli/betonu; jáma/povrch).
Určete kapacitu (např. 60T, 100t) na základě provozu nákladních vozidel.
Naplánujte drenáž, abyste zabránili sdružování vody pod stupni.

2. konstrukce nadace
Výkop a základy:
Kopat pit (pro stupnice namontované na pitů) nebo rovný terén (povrchové držáky).
Kompaktní půda; Přidejte štěrkovou základnu pro stabilitu.
Základy zesíleného betonu:
Nainstalujte výztužné mřížky a kotevní šrouby zarovnané s rozměry měřítka.
Nalijte vysoce pevnou beton; Vyléčení po dobu 28 dnů (kritické pro nosnost zátěže).
Drenáž a obslužné programy:
Vložte odtokové trubky kolem nadace.
Zákopy pro vedení pro senzorové kabely/elektrické vedení.

3. Instalace platformy měřítka
Strukturální sestava:
Modulární ocelové sekce šroubu dohromady na místě (vyžaduje jeřáb).
Pro betonové paluby: lity segmentů mimo lokalitu, přepravu a spojení.
Umístění buněk načtení:
Umístěte zatížení buněk na základových podstavcích (zajistěte zarovnání úrovně).
Shim buňky pro kompenzaci menší nerovnosti.
Montáž platformy:
Nižší platforma na zatížení buněk; Ověřte žádné překážky dotykové nadace.
Zajistěte se kotevními šrouby.

4. kritické úpravy
Omezení a omezení:
Nainstalujte boční/svislé šrouby limitu (povolte mezeru pohybu 3–5 mm).
Zabraňuje posunu platformy bez omezení přenosu hmotnosti.
Okrajové rampy a bezpečnost:
Svařovací přístup/výstupní rampy spláchněte s platformou (≤ 10 mm mezera).
Přidejte protiskluzové povrchové úpravy nebo průvodce kolami.

5. Elektrické a instrumentace
Zapojení:
Připojte zatížení buněk k křižovatce pomocí stíněných kabelů.
Udělejte všechny komponenty, abyste zabránili blesku/statickému poškození.
Nastavení nástroje:
Mount Indicator/Display ve stánku operátora.
Link Junction Box s indikátorem; Konfigurace nastavení softwaru.

6. Kalibrace a testování
Kontroly před testem:
Čisté trosky z mezer na platformu/nadaci.
Potvrďte nulovou rovnováhu bez zatížení.
Právní kalibrace:
Používejte certifikované zkušební vozíky nebo blokové hmotnosti (např. 40–80% maximální kapacity).
Upravte signály zatížení buněk, dokud hodnoty hmotnosti neshodují standardy.
Dynamická validace:
Zkušební vozidla jezdí na/vypínají při měnících se rychlostech, aby zkontrolovaly stabilitu.

7. Konečné uvedení do provozu
Schválení autority:
Vládní metrologická agentura kontroluje a utěsňuje měřítko.
Pokud je v souladu, vydat „legální“ osvědčení.
Školení operátora:
Zaměstnanci vlaku na vážení protokolů, základní diagnostiky a denní čištění.
Plán údržby:
Naplánujte testy čtvrtletních zatížení buněk, roční inspekce nadace.
