Krátká odpověď: Jak zjistit, zda je vaše měřítko přesné

Přesnost váhy můžete ověřit testováním s certifikovanými testovacími závažími, porovnáním naměřených hodnot se známou referencí, kontrolou opakovatelnosti mezi vícenásobnými navažováními a kontrolou kalibračních certifikátů. Správně zkalibrovaná váha by měla ukazovat v rozmezí ±0,1 % skutečné hmotnosti pro většinu komerčních a průmyslových aplikací. pro nákladní váhy konkrétně je přijatelná tolerance podle norem NTEP (National Type Evaluation Program) typicky v rozmezí ±0,5 % aplikovaného zatížení nebo v rámci hodnoty dělení – podle toho, která hodnota je větší.

Nepřesné váhy nejsou jen provozní nepříjemností. V obchodním styku představují právní odpovědnost. V odvětvích, kde údaje na váze nákladních vozidel určují fakturaci, poplatky za přepravu nebo dodržování nákladu, může být odchylka dokonce o zlomek procenta v průběhu času převedena na ztráty v tisících dolarů nebo regulační pokuty. Ať už řídíte lom, obilný výtah, odpadové zařízení nebo logistické centrum, pochopení toho, jak testovat přesnost váhy, je nesmlouvavé.

Proč na přesnosti měřítka záleží víc, než si většina lidí uvědomuje

Stupnice, která ukazuje 200 liber místo 195 liber, se může na první pohled zdát triviální. Ale zvažte, že nákladní váha zpracuje 80 nakládek za den, z nichž každá má v průměru 40 000 liber. Pokud váha trvale ukazuje pouze 1 % vysoko, je to rozdíl 400 lb na zátěž – nebo 32 000 liber nesprávně spočítaného materiálu každý den . Za měsíc je to téměř 1 milion liber materiálu, který je buď rozdán, nebo přeúčtován.

Kromě finančního dopadu existují regulační aspekty. Ve Spojených státech provádějí úředníci pro váhy a míry ze státních zemědělských ministerstev kontroly souladu na komerčních vahách, včetně nákladních vah používaných v obchodě. Váha, která je mimo toleranci, může být okamžitě odsouzena a vyřazena z provozu, dokud nebude znovu kalibrována. Pokuty se liší podle státu, ale mohou se pohybovat od několika stovek do několika tisíc dolarů za porušení.

Přesnost také ovlivňuje bezpečnost. Přetížené kamiony představují nebezpečí na silnici. Pokud nákladní váha podhodnotí hmotnost, může dopravce nevědomky překročit zákonné limity zatížení, čímž riskuje jak citaci DOT, tak nebezpečnou jízdní situaci. To je důvod, proč je přesnost vážení nákladních vozidel jak obchodním problémem, tak problémem veřejné bezpečnosti.

Běžné známky, že vaše měřítko může být nepřesné

Než se pustíte do formálního testování, jsou zde červené vlajky, které by vás měly vyzvat k okamžité kontrole váhy. Mnohé z nich lze při běžném používání snadno rozpoznat.

Nekonzistentní hodnoty pro stejné zatížení

Pokud vážíte stejné nákladní vozidlo – stejný náklad, stejnou konfiguraci – vícekrát v krátké době a pokaždé získáte jiná čísla, je to jasný signál problému s opakovatelností. Spolehlivá váha by měla vrátit stejnou hodnotu v rámci své hodnoty dílku pokaždé pro stejné zatížení. Variace více než jednoho nebo dvou dílků váhy naznačuje problémy se snímačem zatížení, problémy s kabeláží nebo strukturální poškození plošiny váhy.

Stupnice se nevrátí na nulu

Po odstranění zátěže by se váha měla vrátit přesně na nulu. Pokud se plíží, vykazuje malou kladnou nebo zápornou hodnotu nebo se v průběhu času pohybuje, problémem mohou být úlomky pod krytem váhy, poškozený snímač zatížení nebo faktory prostředí, jako jsou teplotní výkyvy ovlivňující elektroniku. Posun nuly o více než polovinu dílku je považován za mimo toleranci podle norem NIST Handbook 44.

Údaje se liší podle polohy zatížení

Na správně fungující váze pro nákladní vozy by nemělo záležet na tom, zda je vozidlo umístěno vpředu, uprostřed nebo vzadu na plošině – údaj o hmotnosti by měl být stejný. Pokud získáte znatelně odlišné hodnoty v závislosti na tom, kde vozidlo zastaví, může selhat jeden nebo více snímačů zatížení nebo může být mechanicky narušena platforma.

Neobvyklé chování displeje

Blikající displeje, pomalá doba stabilizace, údaje o hmotnosti, které se před ustálením neustále mění, nebo chybové kódy na indikátoru hmotnosti, to vše jsou varovné signály. Ty mohou ukazovat na elektrické rušení, vlhkost ve spojovacích krabicích nebo vadné kabely snímačů.

Metody krok za krokem pro testování přesnosti měřítka

Existuje několik přístupů pro testování přesnosti, od rychlých neformálních kontrol až po úplné certifikované kontroly. Správná metoda závisí na typu váhy, vašich provozních požadavcích a na tom, zda potřebujete legální certifikaci.

Metoda 1: Certifikovaná zkušební závaží

Toto je zlatý standard. Certifikovaná zkušební závaží lze navázat na národní normy prostřednictvím NIST (Národní institut pro standardy a technologie) nebo ekvivalentních orgánů v jiných zemích. Pro stolní nebo podlahové váhy se používají standardní závaží z litiny nebo nerezové oceli. U nákladních vah jsou přistavena vozidla se zkušebním závažím – nákladní vozidla naložená certifikovanými závažími – aby se simulovaly podmínky skutečného zatížení.

Proces zahrnuje:

1. Nulování stupnice bez zatížení.
2. Použití známé certifikované hmotnosti (nebo zkušebního vozidla) na plošinu.
3. Záznam zobrazené hodnoty.
4. Porovnání zobrazené hodnoty s certifikovanou hodnotou hmotnosti.
5. Opakování testu ve více bodech zatížení – typicky 25 %, 50 %, 75 % a 100 % kapacity váhy.
6. Testování rohového zatížení a zatížení posunu, pokud je to vhodné.

Pro a nákladní váha s nosností 100 000 lb , to obvykle znamená testování v intervalech 25 000 lb, 50 000 lb, 75 000 lb a 100 000 lb. Přípustná chyba v každém bodě je definována třídou tolerance váhy a příslušnými požadavky Příručky 44.

Metoda 2: Substituční testování

Pokud certifikovaná testovací závaží nejsou k dispozici nebo jsou nepraktická pro přepravu, je substituční testování široce přijímanou alternativou. Zvážíte stabilní, konzistentní předmět – jako je vozidlo, paleta s materiálem nebo kontejner – na příslušné váze a poté jej okamžitě zvážíte na známé přesné referenční váze. Tyto dva údaje by se měly shodovat.

Tato metoda funguje dobře pro kontroly nákladních vah, když má zařízení poblíž státem certifikovanou referenční váhu pro nákladní automobily. Srovnávací vozidlo by mělo být důsledně zatíženo a rychle zváženo, aby se zabránilo spotřebě paliva nebo jiným změnám ovlivňujícím srovnání.

Metoda 3: Test opakovatelnosti

Tento test nepotvrzuje absolutní přesnost proti známému standardu, ale říká vám, zda je měřítko konzistentní. Najeďte stejným vozidlem na váhu pětkrát za sebou a zaznamenejte si každý odečet. Všech pět odečtů by mělo spadat do jednoho dílku stupnice. Dělení na typickém nákladním vozidle je 20 lb – všech pět naměřených hodnot by tedy mělo být v rozmezí ±20 lb od sebe.

Špatná opakovatelnost téměř vždy ukazuje na mechanický nebo elektrický problém, který vyžaduje odbornou pozornost, než se dá váze věřit.

Metoda 4: Test nulové rovnováhy

Začněte s úplně prázdnou váhou. Zkontrolujte, zda ukazuje nulu – nebo zda je v povoleném rozsahu nulové chyby. Přiložte těžký náklad (např. najeďte s kamionem), poté náklad zcela odstraňte a zkontrolujte, zda se vrátí přesně na nulu. Udělejte to několikrát. Pokud se váha spolehlivě nevrátí na nulu, máte problém s mechanickým vázáním, zachycené úlomky nebo siloměr, který se plně nevzpamatuje z vychýlení.

Tolerance přesnosti: Co ve skutečnosti říkají normy

Pochopení toho, co z právního hlediska znamená „přesná“, závisí na typu váhy a jejím zamýšleném použití. Zde je rozpis společných standardů, které platí ve Spojených státech:

U nákladních vah používaných v obchodních transakcích je nejkritičtějším odkazem NIST Handbook 44, konkrétně kód „Váhy“. Tento dokument definuje tolerance pro přejímku (při prvním uvedení nové váhy do provozu) a pro použití v provozu (průběžná shoda). Tolerance v provozu jsou obvykle dvakrát mírnější než tolerance pro přijetí s vědomím, že opotřebení, vystavení vlivu prostředí a používání ovlivňují výkon v reálném světě.

Přesnost nákladního auta: Zvláštní ohledy

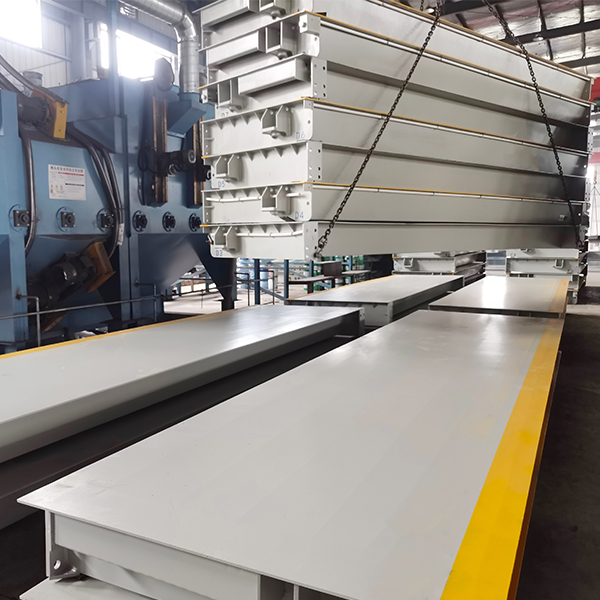

Nákladní váhy – nazývané také mostní váhy – fungují za podmínek, kterým nečelí žádná jiná komerční váha. Zvládají extrémní zatížení, venkovní počasí, vibrace vozidla a neustálé mechanické namáhání. Z tohoto důvodu vyžaduje udržování přesnosti nákladní váhy více než jen pravidelné kontroly kalibrace.

Nadace a občanská struktura

Nákladní váha je jen tak přesná jako konstrukce pod ní. Pokud se základ posune, sedá nerovnoměrně nebo se na něm vytvoří trhliny, snímače zatížení již nebudou rovnoměrně sdílet váhu. To vede k nesrovnalostem ve čtení od rohu k rohu, které žádná elektronická kalibrace nemůže plně opravit. Každoroční kontrola stěn jámy, odvodnění a nájezdových ramp je zásadní pro zachování strukturální integrity – a tím i přesnosti vážení.

Zdraví zátěžové buňky

Většina moderních nákladních vah používá 4 až 8 snímačů zatížení, v závislosti na počtu sekcí paluby a provedení. Každý snímač zatížení přispívá k celkové hmotnosti. Pokud je byť jen jeden článek poškozen, zkorodován nebo ohrožen vlhkostí, vyhodí agregovaný údaj. Ke čtení milivoltového výstupu jednotlivých článků lze použít diagnostický nástroj nazývaný monitor snímače zatížení nebo displej spojovací skříňky. Zdravý snímač zátěže má obvykle výstup mezi 0 a 3 milivolty na volt (mV/V) přes svou jmenovitou kapacitu. Hodnoty mimo tento rozsah signalizují problém.

Vlivy teploty

Ocel se teplotou roztahuje a smršťuje. Na velké plošině nákladního auta o délce 70 stop nebo více může teplotní výkyv o 40 °F způsobit měřitelné fyzické změny na plošině. To je důvod, proč kalibrace nákladních vozidel prováděná v létě může vyžadovat ověření v zimě. Vysoce kvalitní snímače zatížení obsahují obvody pro kompenzaci teploty, ale tento efekt zcela neodstraňují – snižují jej na specifikační limity.

Trosky a překážky

Jednou z nejčastějších příčin nepřesnosti váhy nákladních vozidel není elektronická nebo strukturální – jde o nečistoty, štěrk, bláto nebo nahromadění materiálu pod plošinou váhy nebo kolem snímačů zatížení. Když se úlomky shromažďují pod plošinou, vytváří falešnou mechanickou podporu, která snižuje zatížení dosahující siloměrů. Váha pak podhodnotí hmotnost. Pravidelné čištění vah a okrajů můstku je stejně důležité jako jakákoliv elektronická kalibrace.

Nájezdové a odjezdové rampy

Pokud vozidla při dosažení plošiny stále brzdí nebo zrychlují, ovlivní odečet dynamické síly z hybnosti vozidla. Správná instalace váhy pro nákladní vozidla vyžaduje vodorovné nájezdové a odjezdové rampy dostatečné délky – obvykle alespoň délky nejdelšího očekávaného vozidla – tak, aby byly nákladní vozy zcela zastaveny a na váze, než se odečte.

Jak často byste měli testovat a kalibrovat svou váhu?

Neexistuje žádná univerzální odpověď, ale existují rozumné pokyny založené na typu váhy, intenzitě použití a regulačních požadavcích.

• Komerční nákladní váhy používané v obchodě: Inspektoři státních vah a měr obvykle kontrolují každoročně. Většina průmyslových odborníků však doporučuje kontrolu kalibrace na úrovni zařízení každých 6 měsíců – nebo po jakékoli významné události, jako je stávka vozidla, povodeň nebo blízká stavba, která by mohla narušit základy.
• Velkoobjemové operace (100 cyklů vážení za den): Doporučují se měsíční kontroly přesnosti pomocí referenčního vozidla nebo dílčích zkušebních závaží. Čím vyšší je propustnost, tím rychleji se drobné problémy skládají do významných chyb.
• Stolní a podlahové váhy v potravinářské výrobě nebo ve farmacii: Minimálně denní kontroly nuly, s úplným ověřením kalibrace alespoň čtvrtletně. Některá prostředí GMP (Good Manufacturing Practice) vyžadují kalibraci před každým použitím.
• Maloobchodní váhy: Státní inspektoři je obvykle pokrývají ročně, ale jakákoli stupnice používaná k oceňování zboží by měla být na začátku každého pracovního dne zkontrolována.
• Po jakékoli opravě, přemístění nebo významné údržbě: Vždy znovu kalibrujte. Přesunutí váhy i na krátkou vzdálenost může změnit její úroveň a ovlivnit vyrovnání siloměru, což přímo ovlivňuje přesnost.

Mnoho servisních společností pro nákladní vozidla nyní nabízí smlouvy o preventivní údržbě, které zahrnují pololetní nebo roční kalibraci s certifikovanými testovacími závažími, diagnostiku snímačů zatížení a strukturální kontroly. Pro zařízení, kde je váha nákladních vozidel ústředním bodem příjmů, jsou to obvykle dobře vynaložené peníze.

Faktory, které mohou časem ovlivnit přesnost měřítka

I perfektně zkalibrovaná váha se za určitých podmínek vychýlí z přesnosti. Pochopení těchto faktorů vám pomůže zachytit problémy dříve, než ovlivní provoz.

Elektrické rušení a problémy s uzemněním

Snímače produkují extrémně malé elektrické signály – v rozsahu několika milivoltů. Jakékoli rušení z blízkých motorů, frekvenčních měničů nebo špatného uzemnění může zkreslit tyto signály a způsobit nepravidelné nebo posunuté údaje. Správná stíněná kabeláž, čisté napájecí zdroje a dobré uzemnění jsou zásadní pro integritu signálu. V průmyslovém prostředí v blízkosti těžkých zařízení, elektromagnetické rušení (EMI) je jednou z nejméně diagnostikovaných příčin problémů s přesností vah nákladních vozidel.

Vlhkost a koroze

Infiltrace vody do spojovacích krabic, svorek konektorů nebo kabelů snímačů zatížení způsobuje změny odporu v obvodu. I malé zvýšení odporu může posunout kalibraci. Nerezová ocel nebo hermeticky uzavřené snímače zatížení jsou vhodnější pro venkovní prostředí nebo prostředí s mytím, ale žádné těsnění nevydrží věčně. Dobrou praxí je každoroční kontrola všech kabelových spojů, vedení a těsnění rozvodné skříně.

Mechanické opotřebení a poškození

Konkrétně na nákladních vahách se mohou kontrolní tyče, šrouby nárazníku a upevňovací prvky, které udržují plošinu správně zarovnanou, časem uvolnit, ohnout nebo opotřebovat. Když jsou tyto součásti mimo seřízení, boční zatížení a horizontální síly narušují měření vertikálního zatížení. Příliš utažená kontrolní tyč brání volnému usazení plošiny na snímače zatížení , takže měřítko bude nízké. Ten, který je příliš volný, umožňuje, aby se platforma posouvala do stran, což způsobuje nekonzistentní údaje.

Konfigurace softwaru a indikátorů

Moderní digitální indikátory hmotnosti ukládají kalibrační data do energeticky nezávislé paměti. Přepětí, aktualizace firmwaru nebo náhodná změna konfigurace mohou tyto hodnoty poškodit nebo resetovat. Pokud vaše váha náhle po výpadku napájení nebo aktualizaci softwaru ukazuje jinak, vždy před domněnkou mechanického problému zkontrolujte parametry kalibrace indikátoru.

Kontroly přesnosti udělejte si sami vs. certifikovaná kalibrace

Existuje důležitý rozdíl mezi rychlou kontrolou přesnosti, kterou můžete provést sami, a formální kalibrací provedenou certifikovaným technikem pomocí sledovatelných závaží.

Co můžete dělat doma

• Kontrola nulového vyvážení na začátku každé směny
• Zkoušky opakovatelnosti s použitím konzistentního referenčního vozidla
• Vizuální kontrola plošiny váhy, jímky a kabelových spojů
• Sledování diagnostiky indikátoru hmotnosti a chybových kódů
• Protokolování odečtů hmotnosti pro konzistentní trendy v průběhu času

Co vyžaduje certifikovaného technika

• Kalibrace pomocí certifikovaných (NIST-sledovatelných) zkušebních závaží
• Vydávání kalibračních certifikátů pro dodržování předpisů
• Nastavení interních kalibračních parametrů v indikátoru hmotnosti
• Testování výstupu siloměru v milivoltech a korekce rohů
• Legální certifikace pro obchod vyžadovaná státem pro váhy a míry

U vah pro nákladní vozy nejsou interní kontroly náhradou za certifikovanou kalibraci — jsou jeho doplňkem. Představte si interní kontroly jako systémy včasného varování, které vám řeknou, kdy zavolat profesionála, než se z malého problému stane velký.

Čtení a interpretace vašeho kalibračního certifikátu

Po odborné kalibraci byste měli obdržet kalibrační list. Vědět, jak číst tento dokument, vám přesně řekne, kde se vaše váha nachází – a zda prošla nebo se sotva stlačila v rámci tolerance.

Standardní certifikát o kalibraci nákladní váhy obvykle obsahuje:

• Identifikace měřítka: Sériové číslo, model, kapacita a hodnota dělení
• Informace o testovací hmotnosti: Použité certifikované závaží a jejich referenční čísla sledovatelnosti
• Zjištěné hodnoty: To, co váha načetla před provedením jakékoli úpravy – to jsou skutečné údaje o výkonu
• Hodnoty jako vlevo: Co měří váha po úpravě, která by měla být v toleranci
• Podmínky prostředí: Teplota a vlhkost v době kalibrace
• Pověření a datum technika: Identifikace kalibračního technika a datum servisu

Věnujte zvýšenou pozornost sloupci „jak bylo nalezeno“. Pokud naměřené hodnoty ukazují, že váha byla již mimo toleranci, než technik provedl úpravy, znamená to, že existovalo časové okno, kdy vaše váha udávala nepřesné hmotnosti. Pokud účtujete na základě těchto vah, možná budete muset řešit nesrovnalosti se zákazníky nebo dodavateli. Uchovávání historického protokolu kalibračních certifikátů vám umožňuje sledovat trendy posunu a předvídat, kdy bude potřeba další servis, než se váha dostane mimo toleranci.

Praktické tipy, jak udržet váhu déle přesnou

Přesnost není jen o kalibraci – je to také o tom, jak svou váhu každodenně obsluhujete a udržujete.

• Udržujte váhu ve vodorovné poloze. I malé změny v hodnocení mohou způsobit systematický posun ve čtení. Ročně a po jakémkoliv narušení stanoviště kontrolujte rovinnost.
• Pravidelně čistěte podpalubí. U nákladních vah se vysokotlaké mytí jámy každé 1–3 měsíce (v závislosti na typu materiálu) brání hromadění nečistot, které mohou mechanicky podepřít plošinu.
• Chraňte kabely a propojovací krabice. Zajistěte, aby kabelová vedení byla utěsněna, rozvodné krabice byly dimenzovány na prostředí a kabelové trasy byly chráněny před provozem vozidel a hlodavci.
• Vyvarujte se přetížení váhy. Provozování váhy nad její jmenovitou kapacitu – byť jen krátce – může trvale deformovat siloměry. Zjistěte maximální bezpečnou zátěž vaší váhy a dodržujte ji.
• Váhu používejte jemně. Vozidla, která najíždějí na nákladní váhu rychlostí nebo prudce brzdí na plošině, vytvářejí dynamické rázové zatížení, které namáhá snímače zatížení. Proveďte přiblížení nízkou rychlostí – obvykle 5 mph nebo méně.
• Log anomálie. Kdykoli si operátor všimne neobvyklého čtení, nulového posunu nebo problému se zobrazením, měl by být zaznamenán s datem a popisem. Tato data se stávají neocenitelnými pro diagnostiku občasných problémů.
• Proaktivně naplánujte kalibraci. Nečekejte na selhání kontroly nebo stížnost zákazníka. Rozpočet na pravidelnou profesionální kalibraci a považujte ji za fixní provozní náklady spíše než jako reaktivní náklady.

Kdy přestat používat váhu, dokud nebude opravena

Existují situace, kdy další používání váhy – i když stále produkuje čísla – není ani právně obhajitelné, ani provozně odpovědné.

Okamžitě vyřaďte nákladní váhu z provozu, pokud:

• Bylo sraženo vozidlem nebo bylo vystaveno neobvyklému rázovému zatížení
• Hodnoty jsou nekonzistentní o více než dvě stupnice v rámci opakovaných testů
• Displej zobrazuje trvalé chybové kódy nebo se nedaří stabilizovat
• Můžete vidět viditelné poškození plošiny, snímačů zatížení nebo konstrukčních součástí
• Váhu odsoudil inspektor pro váhy a míry
• Platnost kalibračního certifikátu vypršela a nemáte žádné ověření aktuální přesnosti

Používání známé-nepřesné stupnice v komerčním obchodu je porušením zákona ve všech státech USA podle stanov pro váhy a míry. Důsledky sahají od pokut a odsouzení k rozsahu až po potenciální odpovědnost za podvod, pokud existují důkazy o vědomém zneužití. Máte-li pochybnosti, přepněte váhu do režimu offline a před obnovením komerčního provozu si nechte provést odborné posouzení.
