Jak zjistit, zda je měřítko přesné: Kompletní průvodce

Krátká odpověď: Jak zjistit, zda je měřítko přesné

Váha je přesná, když konzistentně produkuje stejné údaje pro známou hmotnost, spadá do tolerancí stanovené výrobcem a po odstranění zátěže se vrací na nulu. Nejrychlejším způsobem, jak to ověřit, je umístění certifikovaného zkušebního závaží na plošinu a porovnání zobrazené hodnoty se známou hmotností. Pokud odchylka překročí přijatelnou toleranci – obvykle ±0,1 % plné kapacity rozsahu pro komerční aplikace — váha potřebuje rekalibraci nebo opravu.

Tento princip platí bez ohledu na to, zda kontrolujete kuchyňskou poštovní váhu nebo váhu v plné velikosti nákladní váha používané na komerční váze. Metody se liší ve složitosti a vybavení, ale základní logika je identická: porovnejte známou hodnotu se zobrazenou hodnotou, změřte mezeru a posuďte, zda je tato mezera pro váš účel přijatelná.

Níže tato příručka podrobně popisuje každou praktickou metodu – od jednoduchých kontrol nuly až po formální kalibrační postupy používané na nákladních vahách a průmyslových plošinách.

Proč na přesnosti měřítka záleží víc, než si většina lidí uvědomuje

Nepřesné měřítko není jen nepříjemnost. V komerční nákladní dopravě, měření na nákladním vozidle, které je vypnuté 0,5 % při zatížení 40 000 lb se převádí na chybu 200 lb. Ve stovkách každodenních transakcí tento druh systematického zkreslení přispívá k významným finančním ztrátám nebo právní odpovědnosti. Ve Spojených státech National Institute of Standards and Technology (NIST) Handbook 44 upravuje požadavky na přesnost pro komerční vážicí zařízení a jejich porušení může vést k pokutám, ztrátě certifikátů a zrušení smluv.

Kromě komerčního sektoru záleží na přesnosti v laboratořích, lékárnách, expedičních odděleních, zemědělství a všude tam, kde hmotnost určuje náklady, dávkování nebo dodržování předpisů. Koupelnová váha, která ukazuje světlo 3 libry, se může zdát neškodná, ale stejná míra relativní nepřesnosti na lékařské stupnici používané k výpočtu dávkování léků pro dětského pacienta je vážným klinickým rizikem.

Pochopení toho, jak zjistit, zda je váha přesná, vám umožní zachytit problémy dříve, než způsobí skutečné škody – finanční, právní nebo fyzické.

Kontrola nuly: Nejjednodušší test přesnosti

Před umístěním jakékoli zátěže na váhu se ujistěte, že displej ukazuje přesně nulu. Zní to triviálně, ale nenulový prázdný údaj je jedním z nejčastějších příznaků problému s váhou. Může indikovat posun v siloměrech, mechanické nečistoty pod plošinou nebo vnitřní kalibrační offset.

Jak provést kontrolu nuly

• Zapněte váhu a nechte ji zahřát po dobu doporučenou výrobcem – u přesných přístrojů často 5 až 30 minut.
• Odstraňte všechny předměty z plošiny a ujistěte se, že nic netlačí na kryt nebo rám váhy.
• Přečtěte si displej. Mělo by ukazovat 0,0 nebo ekvivalentní nulovou hodnotu. Pokud tomu tak není, použijte k vynulování tlačítko tara/nula – ale uvědomte si, že neustálá potřeba ručního opětovného vynulování je sama o sobě varovným signálem.
• Umístěte známou zátěž, odstraňte ji a ověřte, že se displej vrátí na nulu. Váha, která se nevrátí na nulu – nazývaná chyba „nenávrat na nulu“ – znamená mechanickou nebo elektronickou závadu.

U nákladních vah je kontrola nuly obzvláště důležitá. Hromadění nečistot pod palubními deskami – bláto, štěrk, led – je hlavní příčinou nulové chyby u venkovních instalací. Mnoho operátorů provádí nulovou kontrolu na začátku každé směny jako standardní postup.

Použití certifikovaných testovacích závaží k ověření přesnosti

Certifikovaná testovací závaží jsou zlatým standardem pro kontrolu přesnosti váhy. Jedná se o přesně vyrobená závaží s návazností na národní nebo mezinárodní měřící standardy. V USA se používají závaží sledovatelná NIST. V Evropě jsou běžné váhy třídy OIML (Organisation Internationale de Métrologie Légale).

Zkušební závaží jsou ve třídách od třídy 0 (nejvyšší přesnost, používaná pro kalibraci jiných závaží) do třídy 7 (obecné průmyslové použití). Pro většinu ověření komerčního měřítka, Závaží třídy F nebo třídy M jsou vhodné a nákladově efektivní.

Postup zkušebního závaží krok za krokem

1. Vynulujte měřítko, jak je popsáno výše.
2. Umístěte certifikované testovací závaží jemně a rovně do středu plošiny.
3. Nechte odečet, aby se plně stabilizoval — nezaznamenávejte kolísavou hodnotu.
4. Zaznamenejte zobrazenou hmotnost a porovnejte ji s certifikovanou hmotností zkušebního závaží.
5. Vypočítejte chybu: Chyba = Zobrazená hmotnost – certifikovaná hmotnost.
6. Vyjádřeno v procentech: Chyba % = (chyba ÷ certifikovaná hmotnost) × 100.
7. Porovnejte se specifikací přesnosti uvedenou na váze nebo s platnou zákonnou tolerancí.

Pro nákladní váhu s kapacitou 100 000 lb NIST Handbook 44 obvykle umožňuje toleranci údržby ±100 liber pro většinu aplikací. Pokud váš test ukazuje chybu 250 lb při 80 000 lb, váha je mimo toleranci a musí být před použitím pro komerční transakce překalibrována.

Zkušební závaží dostatečně velká pro testování nákladní váhy jsou specializované vybavení – jediné certifikované testovací závaží o hmotnosti 1 000 lb stojí několik stovek dolarů a testování plně kapacitní nákladní váhy může vyžadovat 50 000 až 80 000 liber certifikované hmotnosti. To je důvod, proč většina provozovatelů nákladních vah uzavírá smlouvu s licencovanou servisní společností na provádění kalibračních testů v celém rozsahu, přičemž se spoléhá na jednodušší kontroly pro každodenní monitorování.

Testování opakovatelnosti: Zachycení nekonzistentních měřítek

Váha může projít jednobodovou kontrolou přesnosti a přesto být nespolehlivá, pokud pokaždé poskytuje různé hodnoty pro stejnou hmotnost. Tento problém, nazývaný špatná opakovatelnost nebo přesnost, se liší od přesnosti, ale v praxi je stejně škodlivý.

Chcete-li otestovat opakovatelnost, zvažte stejný předmět pětkrát až desetkrát, mezi každým měřením jej vyjměte a znovu nasaďte. Všechny hodnoty by měly spadat do velmi úzkého rozsahu. Rozpětí mezi nejvyšší a nejnižší hodnotou – nazývané rozsah opakovatelnosti – by nemělo překročit hodnotu dílku stupnice nebo uvedenou specifikaci opakovatelnosti.

Pokud například zkušební závaží o hmotnosti 50 lb poskytuje hodnoty 49,8, 50,1, 49,9, 50,0 a 50,2 lb v pěti pokusech, rozsah opakovatelnosti je 0,4 libry . Zda je to přijatelné, závisí na velikosti dílku stupnice a aplikaci. Pro váhu s dílkem 0,5 lb je to hraničně přijatelné. U váhy s dílkem 0,1 lb to znamená problém.

U nákladních vah je špatná opakovatelnost často způsobena opotřebovanými kabely snímačů, zkorodovanými propojovacími krabicemi nebo mechanickým vázáním v rámu váhy. Nákladní váha vykazující chyby opakovatelnosti větší než 40 až 60 liber při opakovaném vážení stejného vozidla zaručuje okamžitou kontrolu.

Rohové zatížení a testy citlivosti

Plošina váhy, která čte správně uprostřed, může poskytovat různé hodnoty, když je náklad umístěn mimo střed. Toto je známé jako chyba rohového zatížení nebo chyba mimostředového zatížení a je to zvláště důležité pro nákladní váhy, plošinové váhy a jakékoli váhy, kde nelze přesně kontrolovat polohu nákladu.

Jak provést zatěžovací zkoušku rohu

• Použijte zkušební závaží, které je přibližně jednu třetinu až polovinu kapacity váhy pro nejlepší citlivost.
• Umístěte závaží do středu plošiny a zaznamenejte odečet.
• Přesuňte závaží do každého rohu a do každého středu čtyř hran a zaznamenejte odečet na každé pozici – obvykle celkem devět pozic.
• Porovnejte všechny hodnoty. Rozdíl mezi polohami by neměl překročit použitelnou toleranci.

U komerčních vah s certifikací NTEP v USA je kolísání rohového zatížení omezeno na jeden dílek stupnice přes platformu. Váha, která v tomto testu neprojde, obvykle vyžaduje výměnu snímače zatížení, opětovné vyvážení nebo mechanické nastavení upevňovacích bodů plošiny.

Na váze nákladních vozidel se chyby rohového zatížení kontrolují odlišně – technici umístí známé vozidlo nebo testovací závaží do přední, střední a zadní části paluby a porovnají naměřené hodnoty. To odhalí nerovnováhu snímačů zatížení, která by způsobila systematické chyby v závislosti na tom, kde se náhodou sníží zatížení nápravy nákladního vozidla.

Jak zjistit, zda je měřítko nákladního auta přesné

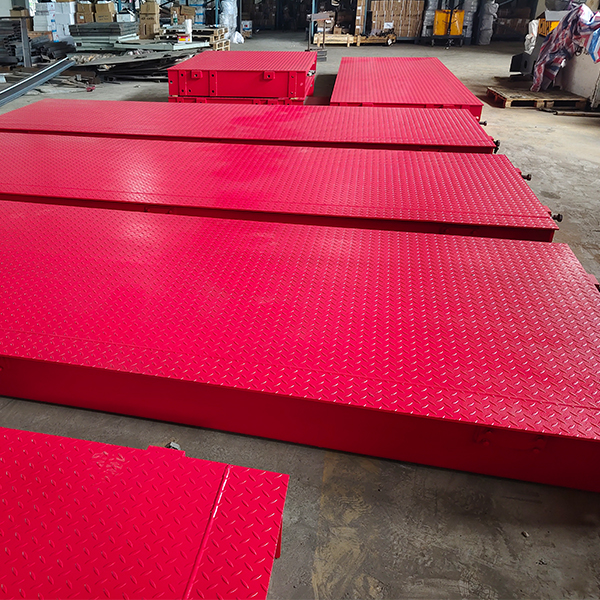

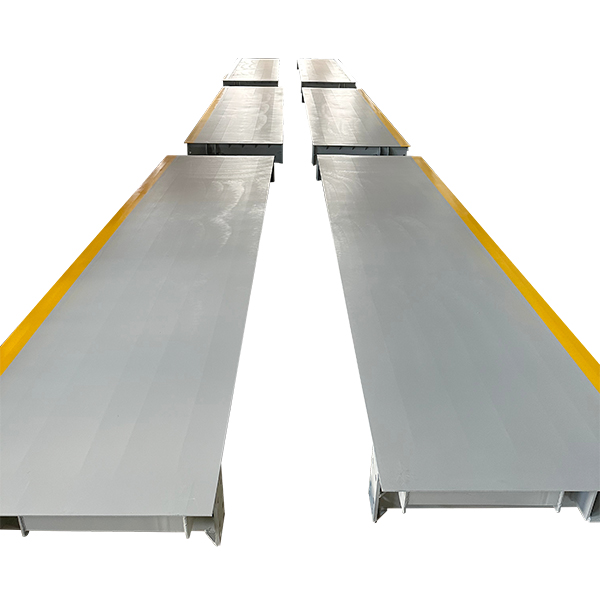

Nákladní váhy – nazývané také mostní nebo automobilové váhy – představují jedinečné výzvy kvůli své velikosti, venkovní instalaci a enormnímu zatížení, které zvládají. Typická plošina pro nákladní auta je 70 až 105 stop dlouhý a jsou navrženy pro vážení vozidel do 80 000 liber nebo více. Ověření přesnosti na tomto typu zařízení vyžaduje strukturovaný přístup.

Denní kontroly, které by měli operátoři provádět

• Nulová kontrola každé ráno než přejede první vozidlo. Zaznamenejte nulovou hodnotu do protokolu. Váha pro nákladní vozidla, která neustále vyžaduje velké nastavení nuly (více než 100 až 200 lb na váze 150 000 lb), má základní problém.
• Vizuálně zkontrolujte plochu paluby a jámy, zda na ní nejsou úlomky, stojatá voda nebo led, které mohou fyzicky narušovat funkci siloměru.
• Zkontrolujte, zda se pod okraji paluby nebo kolem nárazníků nenahromadil žádný materiál, který by mohl vázat plošinu.
• Zvažte referenční vozidlo – nákladní automobil společnosti se známou prázdnou nebo naloženou hmotností – a porovnejte s očekávanou hodnotou. Odchylky o více než 0,1 % až 0,2 % o důsledném vyšetřování příkazu k referenčnímu vozidlu.

Pravidelná profesionální kalibrace

Většina států vyžaduje, aby váhy pro nákladní automobily používané v obchodě byly zkontrolovány a certifikovány licencovaným úředníkem pro vážení a míry alespoň jednou ročně. Ve velkoobjemových provozech volí mnoho operátorů pololetní nebo čtvrtletní kalibraci certifikovanou servisní společností s použitím certifikovaných zkušebních závaží nebo kalibračního vozidla.

Kalibrační test plné váhy nákladního vozidla obvykle zahrnuje:

• Ověření nulového zůstatku
• Zvýšení zátěžového testu ve více bodech (obvykle 20 %, 50 %, 75 % a 100 % kapacity)
• Test klesající zátěže (pro detekci hystereze — kde se hodnoty liší v závislosti na tom, zda zátěž roste nebo klesá)
• Test opakovatelnosti při střední zátěži
• Zatěžovací zkouška sekcí pro kontrolu jednotlivých sekcí paluby

Výsledky jsou dokumentovány na kalibračním certifikátu, který by měl být uchován na místě. Pokud nákladní váha nevyhoví v kterékoli části tohoto testu, musí být vyřazena z provozu, dokud nebude opravena a znovu certifikována.

Environmentální faktory, které ovlivňují přesnost měřítka

Přesnost měřítka není jen otázkou kalibrace – hlavní roli hrají podmínky prostředí. Pochopení těchto faktorů vám pomůže správně interpretovat kontroly přesnosti a identifikovat základní příčiny, když se měřítko vychýlí z tolerance.

Teplota

Většina elektronických vah a snímačů zatížení má obvykle specifikovaný rozsah provozních teplot -10 °C až 40 °C pro komerční nástroje. Mimo tento rozsah se mohou elektronické součástky – zejména tenzometry snímačů zatížení – driftovat a poskytovat tak hodnoty, které jsou posunuté od skutečné hodnoty. Váha kalibrovaná při pokojové teplotě (kolem 20 °C) a poté provozovaná v chladném skladu při teplotě -5 °C může vykazovat systematický posun 0,05 % až 0,1 % , což je dost na záležet v přesných aplikacích.

U nákladních vah instalovaných venku může tepelné roztahování a smršťování ocelové plošiny a rámu změnit mechanické zatížení každého siloměru mezi létem a zimou. To je jeden z důvodů, proč mnoho provozovatelů překalibruje váhu nákladních vozidel na jaře i na podzim.

Vibrace a blízké stroje

Vibrace z blízkého zařízení – dopravních pásů, kompresorů, vysokozdvižných vozíků nebo silného provozu – mohou způsobit, že váha zobrazí nestabilní nebo nafouknutý údaj. Mnoho digitálních vah obsahuje ve svém firmwaru vibrační filtry pro průměrování dynamického šumu, ale silné trvalé vibrace mohou tyto filtry přemoci. Pokud váha ukazuje kolísavé hodnoty, které zmizí, když je okolní zařízení vypnuto, jsou pravděpodobně příčinou spíše vibrace než problém s kalibrací.

Zatížení větrem na nákladní váhu

Venkovní nákladní váhy jsou náchylné na zatížení větrem. Velký boční panel na náklaďáku může fungovat jako plachta a silný boční vítr může na palubu způsobit dynamické vertikální síly, které dočasně změní odečet. To je jeden z důvodů, proč některé instalace vah pro nákladní automobily obsahují zábrany proti větru. Při vážení ve větrných podmínkách mnoho operátorů instruuje řidiče, aby se na váhu úplně přitáhli a nechali naměřenou hodnotu stabilizovat 10 až 15 sekund před zaznamenáním hmotnosti.

Vlhkost a koroze

Mezi nejčastější příčiny dlouhodobého kolísání přesnosti stupnice patří vniknutí vody do součtových boxů snímačů, zkorodované kabelové spoje a poškození elektroniky indikátoru vlhkostí. Stupnice, která čte správně za sucha, ale driftuje během vlhkého počasí, má téměř vždy problém s pronikáním vlhkosti do kabeláže nebo propojovací krabice. Pravidelná kontrola a výměna kabelových těsnění a těsnění je úkolem údržby, který přímo ovlivňuje přesnost.

Známky, že váha ztratila přesnost

Ne vždy potřebujete testovací zařízení, abyste měli podezření na problém s váhou. Některé provozní varovné signály jsou spolehlivými indikátory, že přesnost byla narušena:

• Nestabilní nebo kolísající zobrazení když náklad stojí. Stabilní zátěž by měla poskytovat stabilní odečet v rámci jednoho nebo dvou dílků stupnice.
• Údaje, které se změní, když klepnete na plošinu nebo ji posunete bez přidání váhy. To znamená mechanický problém – vázání, uvolněná spojovací skříňka nebo poškozený snímač zatížení.
• Nenávrat na nulu po odstranění zátěže — displej ukazuje zbytkovou hodnotu, kladnou nebo zápornou, místo aby se vrátil čistě na nulu.
• Postupný posun v odečtech pro stejné referenční zatížení v průběhu dnů nebo týdnů. U nákladní váhy, pokud vaše referenční vozidlo, které vždy vážilo 42 500 liber, nyní trvale ukazuje 42 900 liber bez jakýchkoli změn na vozidle, váha se pohybuje vysoko.
• Zobrazení chyb nebo chybových kódů — mnoho moderních digitálních indikátorů zobrazuje diagnostické kódy (např. „ADC ERROR“, „LOADCELL FAULT“ nebo „OVER CAPACITY“), které signalizují hardwarové nebo softwarové problémy ovlivňující přesnost.
• Stížnosti zákazníků nebo křížové kontroly nesrovnalostí — pokud více zákazníků hlásí, že vaše závaží pro nákladní vozy neodpovídají certifikovaným závažím z jiné váhy, je to silný signál vyžadující okamžité prošetření.

Porovnání naměřených hodnot ve více měřítcích

Jednou z praktických ověřovacích metod – zvláště užitečnou, když nejsou k dispozici certifikovaná zkušební závaží – je křížová kontrola hodnoty na váze oproti jiné kalibrované váze. To funguje dobře pro menší váhy: zvažte předmět na své váze, poté jej zvažte na nedávno certifikované referenční váze a porovnejte dva údaje.

U nákladních vah se křížová kontrola provádí vážením stejného naloženého nákladního automobilu na dvou různých certifikovaných vahách během krátkého časového okna, čímž se zajistí, že mezi vážením nebylo nic přidáno ani odebráno. Spotřeba paliva mezi dvěma stupnicemi přidává malou chybu — silně naložený návěs spotřebuje zhruba 0,3 až 0,5 lb paliva na míli — takže tato metoda funguje nejlépe, když jsou obě stupnice ve vzdálenosti několika kilometrů od sebe.

Tato metoda křížové kontroly vám neřekne, které měřítko je správné, pokud nesouhlasí, ale potvrdí, zda existuje významná nesrovnalost, a motivuje k důslednějšímu zkoumání pomocí certifikovaných testovacích závaží.

Kalibrace vs. Verifikace: Pochopení rozdílu

Tyto dva termíny se často používají zaměnitelně, ale znamenají různé věci a jejich záměna může vést k nesprávným závěrům o tom, zda je váha připravena k použití.

Ověření je proces kontroly, zda váha splňuje specifikaci přesnosti. Aplikujete známou váhu, změříte chybu a porovnáte ji s tolerancí. Ověření na váze nic nemění – pouze vám sdělí, zda je váha aktuálně ve specifikaci.

Kalibrace je proces úpravy měřítka tak, aby jeho hodnoty odpovídaly referenčnímu standardu. Kalibrace vždy zahrnuje určitý druh seřízení – změnu elektronického nastavení rozsahu, úpravu mechanického pákového poměru nebo úpravu parametrů firmwaru – následovaný ověřovacím testem, který potvrdí, že seřízení fungovalo.

Ne každá váha umožňuje uživatelskou kalibraci. Mnoho legálních vah – včetně většiny certifikovaných vah pro nákladní automobily – má své kalibrační parametry uzamčené nebo zaplombované, aby se zabránilo neoprávněnému nastavení. U těchto vah musí být kalibrace provedena autorizovaným servisním technikem a plomba je znovu nalepena po případném seřízení. Neoprávněné porušení kalibrační pečeti může zrušit platnost právní certifikace váhy a vystavit operátora regulačním sankcím.

Jak často byste měli kontrolovat přesnost měřítka

Správná frekvence závisí na tom, jak se váha používá, k čemu se používá a jaké jsou důsledky nepřesného čtení. Zde je praktický rámec:

Velké objemy nebo vysoké sázky odůvodňují častější kontroly. Zpracování nákladního auta 200 a více transakcí za den měla by být kontrolována častěji než jedno zpracování 20. Jakákoli váha, která byla vystavena neobvyklé události – přetížení, mechanickému nárazu, zaplavení nebo přepětí – by měla být před opětovným uvedením do provozu ověřena bez ohledu na to, kdy byla naposledy zkontrolována.

Co dělat, když váha neprojde kontrolou přesnosti

Pokud váš ověřovací test ukáže, že váha je mimo toleranci, reakce závisí na tom, jak daleko je mimo toleranci a o jaký typ váhy se jedná.

Pro malé, nelegální váhy

Pokud váha umožňuje uživatelskou kalibraci, postupujte podle pokynů výrobce: obvykle umístíte známé závaží, stisknete tlačítko kalibrace a váha upraví svůj rozsah. Po kalibraci spusťte znovu ověřovací test, abyste potvrdili, že nastavení bylo úspěšné. Pokud váhu nelze uvést do tolerance ani po kalibraci, může dojít k poškození siloměru nebo elektroniky a je třeba váhu vyměnit.

Pro obchodní váhy a váhy pro nákladní automobily

Okamžitě vyřaďte váhu z komerčního provozu. Obraťte se na licencovanou servisní společnost pro kontrolu, opravu a překalibrování váhy. Nepokoušejte se sami rozbít těsnění nebo upravovat parametry kalibrace. Po dokončení servisu může být nutné, aby inspektor vah a měr znovu certifikoval váhu, než ji bude možné znovu použít pro obchodní účely.

V případě selhání nákladní váhy zvažte transakce provedené na váze od poslední známé dobré kalibrace. V závislosti na velikosti chyby a vašich smluvních povinnostech můžete mít povinnost informovat zákazníky a opravit fakturační záznamy. V případech významné systematické chyby se doporučuje konzultovat váš právní tým nebo oborové sdružení.

Praktické tipy pro udržení dlouhodobé přesnosti měřítka

Přesnost není jednorázový úspěch – vyžaduje neustálou pozornost. Následující postupy pomohou udržet v průběhu času správné fungování jakékoli váhy, od stolní po velké nákladní vozy:

• Udržujte plošinu v čistotě. Zbytky z předchozího zatížení, rozlité materiály nebo nahromaděné nečistoty zvyšují fantomovou hmotnost a brání přesnému nulovému vyvážení. U nákladních vah je nezbytnou údržbou pravidelné čištění paluby, jámy a nárazníků.
• Váhu nikdy nepřetěžujte. Přetížení – i krátkodobé – může trvale deformovat tenzometry. Většina snímačů zatížení má bezpečný limit přetížení kolem 150 % jmenovité kapacity , ale opakovaná přetížení pod touto úrovní způsobují kumulativní únavu. Vždy respektujte označení maximální kapacity váhy.
• Chraňte integritu kabelu a spojovací krabice. Na vahách pro nákladní automobily a venkovních plošinových vahách alespoň dvakrát ročně zkontrolujte kabely snímačů, zda nejsou poškozeny hlodavci, otěrem a vniknutím vlhkosti. Poškozené kabely vyměňte dříve, než způsobí chyby čtení.
• Nechte přiměřenou dobu zahřívání. Elektronické váhy fungují nejlépe po dosažení tepelné rovnováhy. Kontrola přesnosti na váze, která byla právě zapnuta po sezení v chladném prostředí, pravděpodobně poskytne výsledky, které neodrážejí výkon v ustáleném stavu.
• Uchovávejte záznamy. Uchovávejte protokol o kalibraci pro každou váhu se záznamy pro každý ověřovací test, kalibrační seřízení a servisní událost. Úplná historie vám umožňuje identifikovat trendy postupného posunu dříve, než se stanou selháním, a poskytuje dokumentaci v případě sporu nebo regulační kontroly.
• Provozovatelé vlaků. Mnoho problémů s přesností váhy začíná chováním operátora – nesprávným tárováním, narážením nákladu na plošinu nebo ignorováním chybových zpráv. Základní školení operátorů o tom, jak správně používat váhu a jak rozpoznat známky poruchy, je jednou z nejhospodárnějších investic, které může zařízení udělat.
