Jaké jsou různé typy mostních vah?

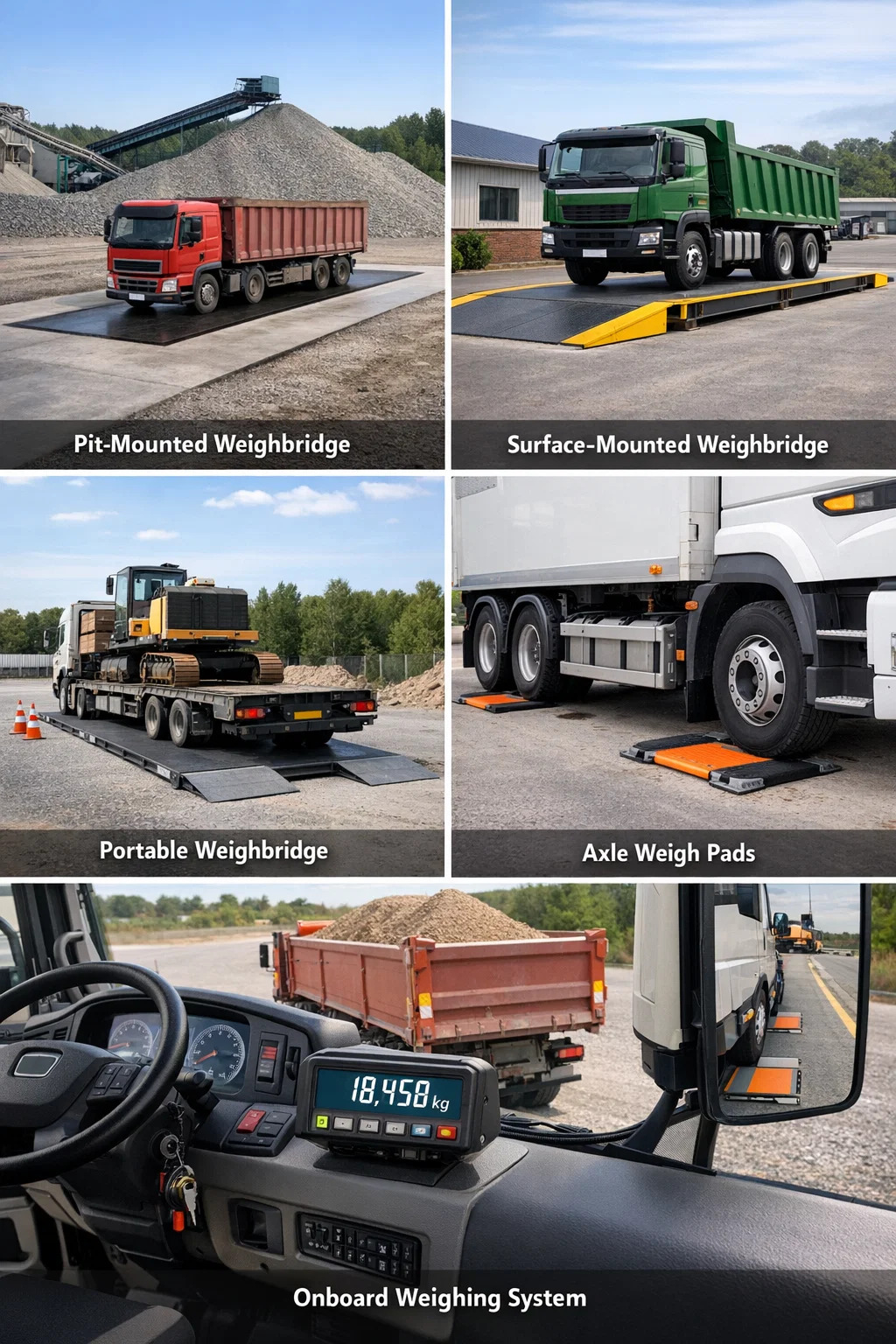

Mostní váhy – nazývané také nákladní váhy nebo systémy na vážení náprav – se dodávají v několika různých typech, z nichž každý je navržen pro specifická prostředí, nosnost a provozní potřeby. Hlavní typy vah jsou montážní, přisazené (bez jímky), přenosné, nápravové váhy a palubní vážicí systémy. Výběr špatného typu může vést k nákladným nepřesnostem, strukturálním problémům nebo nedodržení předpisů, takže pochopení rozdílů je nezbytné před jakýmkoli rozhodnutím o koupi nebo instalaci.

Moderní mostové váhy dokážou zvládnout zatížení vozidel v rozmezí od několika tun do více než 200 tun a nacházejí uplatnění v průmyslových odvětvích včetně těžby, zemědělství, logistiky, odpadového hospodářství, stavebnictví a výroby. Globální trh nákladních vah byl oceněn na přibližně 1,2 miliardy USD v roce 2023 a předpokládá se, že bude stabilně růst, což odráží kritickou roli, kterou přesné měření hmotnosti hraje v obchodu, dodržování předpisů a operacích.

Pit-Mounted Váhy

Nástavbové váhy se instalují do betonové jámy tak, aby vážicí plošina byla v rovině s okolní úrovní terénu. Vozidla najíždějí na váhu, aniž by narazila na rampu nebo vyvýšenou hranu, díky čemuž je nájezd a výjezd bezproblémový. Tato konstrukce je zvláště běžná ve stálých zařízeních s vysokým provozem, jako jsou lomy, přístavy, obilná sila a překládací stanice odpadu.

Konstrukce a siloměry

Deska mostové váhy je umístěna na řadě snímačů zatížení tlakovým nebo smykovým nosníkem umístěných na dně jámy. Většina jámových instalací používá mezi čtyřmi a osmi siloměry, v závislosti na délce paluby. Typické jsou standardní jámové váhy v aplikacích komerční nákladní dopravy Délka 18 metrů a šířka 3 metry , která pojme návěsové vozy a těžká nákladní vozidla do 60 tun a více.

Výhody a omezení

• Plynulé přiblížení vozidla – nejsou nutné žádné rampy, což snižuje riziko poškození vozidla nebo zaváhání řidiče
• Estetická integrace – platforma je umístěna na úrovni povrchu dvora a udržuje uspořádání místa čisté
• Vhodné pro vysokofrekvenční vážení, které často zaznamenává stovky transakcí denně
• Vyšší náklady na instalaci kvůli stavebním pracím – může se přidat hloubení, tvarování a hydroizolace jámy 20 % až 40 % k celkovým nákladům projektu ve srovnání s alternativami povrchové montáže
• Odvodnění je trvalý problém údržby; Nahromadění vody v jímce může způsobit korozi snímačů zatížení a elektroniky, pokud není správně spravováno
• Přemístění je po instalaci extrémně obtížné – jde v podstatě o trvalé stavby

Jámové váhy jsou tradiční volbou ve Spojeném království a ve velké části Evropy, zejména v zavedených zařízeních na zpracování kameniva a odpadu. Mnoho místních úřadů a regulačních orgánů je používá pro legální obchodní aplikace podle legislativy pro váhy a míry.

Váhy pro povrchovou montáž (bez jamek).

Přisazené mostní váhy, často nazývané bezvýkopové váhy, jsou umístěny přímo na připraveném betonovém základu v úrovni terénu. Vozidla přistupují na plošinu přes šikmé nájezdové rampy na každém konci. Tento design si v posledních dvou desetiletích získal významnou popularitu, protože se vyhýbá drahým a časově náročným stavebním pracím spojeným s výstavbou jámy.

Požadavky na instalaci a základy

Váha bez jámy vyžaduje spíše plochou železobetonovou podložku než jámu. Hloubka základů je obvykle mělčí – asi 200 až 300 mm vyztuženého betonu – ve srovnání s hloubkou 1,5 až 2 metry potřebnou pro instalaci jámy. To se přímo promítá do nižších nákladů na zemní práce a rychlejšího uvedení do provozu. Doba instalace mostní váhy bez jímky je často dva až tři dny oproti jednomu až dvěma týdnům u instalace jámového typu.

Kdy zvolit mostovou váhu bez jímky

Přisazené váhy jsou správnou volbou, když:

• Místo má vysokou hladinu podzemní vody, takže hluboké výkopy jsou nepraktické nebo drahé
• Provoz může být v budoucnu nutné přemístit — bezjamkové paluby lze zvedat a přemisťovat pomocí vhodného vybavení
• Kvůli rozpočtovým omezením jsou rozsáhlé stavební práce nežádoucí
• Místo je na kontaminované půdě, kde by hloubení jámy vyvolalo složité ekologické předpisy

Kompromisem je, že nájezdové rampy pro vozidla vytvářejí mírnou změnu sklonu, což může způsobit problémy s velmi nízko zavěšenými vozidly nebo přívěsy. Výška rampy je obvykle 400 až 600 mm a nájezdový úhel musí být dostatečně pozvolný, aby nedošlo k uzemnění. Navzdory tomu nyní tvoří mostové váhy bez jamek většinu instalací nových vah na mnoha trzích.

Přenosné a modulární váhy

Přenosné můstky jsou určeny pro místa, která vyžadují měření hmotnosti bez trvalé instalace. Obvykle jsou modulární – sestavené ze vzájemně propojených sekcí, které lze propojit tak, aby vytvořily vážní plošinu po celé délce, poté rozebrat a převézt na jiné místo. Některé přenosné modely jsou namontované na přívěsu pro rychlé nasazení.

Typické aplikace

• Dočasná staveniště — sledování dodávek materiálu nebo odstraňování odpadu bez investic do trvalé struktury
• Kontroly prosazování a dodržování předpisů — Silniční úřady používají přenosné nápravové váhy a přenosné můstky po celé délce během kampaní silničních kontrol
• Zemědělské sezónní využití — nasazení v době sklizně k vážení nákladních automobilů obilí a odstranění během zbytku roku
• Vzdálené nebo dočasné těžební operace kde budování trvalé infrastruktury není ekonomicky životaschopné
• Pronájem a pronájem — společnosti si mohou pronajmout přenosné váhy pro krátkodobé projekty za zlomek ceny trvalé instalace

Přesnost a kapacita

Přenosné váhy musí stále splňovat zákonné požadavky na přesnost, pokud jsou používány pro obchod. Ve Spojeném království jsou přenosné váhy legální pro obchod ověřovány podle směrnice o neautomatických váhách (NAWI). Třída přesnosti je typicky OIML Třída III s maximálními povolenými chybami 0,5 % až 1 % aplikované zátěže. Kapacita se pohybuje od 30 do 80 tun u většiny komerčních přenosných modelů, ačkoli existují verze pro těžké zatížení až do 150 tun.

Jedním z omezení přenosných vah je, že pro přesné odečty vyžadují přiměřeně rovný a pevný povrch. Měkký povrch nebo výrazné sklony mohou ovlivnit výkon snímače zatížení a způsobit chyby. Někteří operátoři používají ocelové zemnící desky pod siloměry pro rozložení hmotnosti a zlepšení stability.

Nápravové váhy a víceplatformové systémy

Nápravová váha (také nazývaná nápravová váha nebo nápravová váha) je krátká vážicí platforma, která měří hmotnost jedné nebo dvou náprav najednou, spíše než celkovou hmotnost vozidla při jednom přejezdu. Údaje o jednotlivých nápravách se pak sečtou a získá se celková hmotnost vozidla. Těmto zařízením se někdy říká „vážení v pohybu“, když se vozidlo pohybuje, nebo statické nápravové váhy, když se vozidlo postupně zastaví na každé podložce.

Statické nápravové váhy

Statické nápravové váhy vyžadují, aby řidič zastavil s každou nápravou nebo skupinou náprav umístěnou na plošině. Po načtení se vozidlo pohne vpřed, aby umístilo další skupinu náprav. Celý proces vážení zahrnuje několik zastavení. I když tato metoda funguje dobře pro kontrolu souladu, trvá to tři až pět minut na vozidlo , takže je nevhodný pro operace s vysokou propustností.

Systémy vážení v pohybu (WIM).

Systémy vážení za pohybu využívají senzory zabudované do povrchu vozovky k zachycení zatížení náprav při průjezdu vozidel normální cestovní rychlostí – někdy až 80 km/h. WIM senzory zahrnují ohýbací desky, křemenné piezo senzory a polymerové piezo kabely. Technologie umožňuje nepřetržité monitorování provozu bez zastavování vozidel, takže je neocenitelná pro silniční úřady, které řídí limity zatížení mostů a opotřebení vozovky.

Systémy WIM se obvykle nepoužívají jako legální vážící zařízení samy o sobě, ale předvýběrové instalace WIM označují vozidla s nadváhou pro odklon na statickou váhu pro potvrzení měření. Tento pracovní postup může zkrátit dobu kontroly prosazování až o 70 % automatickým vyřazením vyhovujících vozidel.

Konfigurace můstkové váhy pro více platforem

Některé operace vyžadují vážení velmi dlouhých vozidel – silničních souprav nebo intermodálních kombinací přesahujících 25 metrů – které nelze umístit na jednu standardní palubu. Multiplatformové mostní váhy spojují dvě nebo více nezávislých vážicích plošin jeden k druhému. Každá plošina je připojena k centrálnímu indikátoru a celková hrubá hmotnost je součtem všech odečtených údajů plošiny současně. Tato konfigurace je běžná v australských a jihoafrických těžebních a zemědělských lokalitách, kde jsou standardní kombinace silničních vlaků.

Palubní vážicí systémy

Palubní vážicí systémy nejsou tradičními váhovými mosty v tom smyslu, že nevyžadují, aby vozidlo najíždělo na pevnou plošinu. Místo toho jsou snímače zatížení nebo tlakové senzory integrovány do samotného vozidla – obvykle namontované na nápravě, zavěšení nebo karoserii – a měří přepravovaný náklad v reálném čase. Někdy se jim říká automobilové váhy nebo palubní váhy.

Jak fungují

Mezi běžné palubní technologie vážení patří:

• Monitorování tlaku vzduchového pérování — měří tlak airbagu, který koreluje se zatížením; běžné u těžkých nákladních vozidel se vzduchovým odpružením
• Snímače zátěžových kolíků — integrované do upevňovacích bodů zavěšení nebo točnic pro měření smykové síly od nákladu
• Systémy založené na tenzometrech — snímače připojené k rámu vozidla nebo nápravě měří napětí způsobené zatížením
• Hydraulické snímání zatížení — používá se u vysokozdvižných vozíků a nakladačů, měří tlak hydraulické kapaliny pro určení zvednutého nákladu

Aplikace v odpadovém hospodářství a stavebnictví

Palubní vážení je rozšířené ve vozidlech pro svoz odpadu, kde je rady používají k zaznamenávání hmotnosti odpadu sebraného od každého zákazníka z domácnosti nebo komerční sféry. Některé místní úřady Spojeného království použily údaje o vážení na palubě k zavedení systémů zpoplatnění podle hmotnosti za komerční odpad. Ve stavebnictví umožňují rypadla a sklápěče vybavené palubními váhami operátorům sledovat užitečné zatížení na cyklus, aniž by se museli vracet na pevnou váhu, zlepšení účinnosti nakládání o 10 % až 20 % při typických zemních pracích.

Omezení přesnosti jsou hlavní nevýhodou. Většina palubních systémů dosahuje přesnosti ±1 % až ±3 % , ve srovnání s ±0,1 % nebo lepší u dobře kalibrované statické váhy. To je činí nevhodnými pro legální obchodní účely ve většině jurisdikcí, ačkoli jsou vynikající pro provozní řízení a prevenci přetížení.

Váhy ocelové paluby vs. betonové plošiny

Bez ohledu na to, zda je váha namontovaná na jámě nebo bez jímky, samotná plošina může být vyrobena z oceli nebo železobetonu. Tento rozdíl je nesmírně důležitý pro dlouhodobé náklady, životnost a požadavky na údržbu.

Váhy pro betonové plošiny jsou stále více preferovány pro trvalé instalace v náročných prostředích, jako jsou betonárny, chemické závody a odpadní zařízení, kde by kyseliny, zásady a silná abraze rychle znehodnotily ocelovou plošinu. Ocelové paluby zůstávají standardem pro přenosné a modulární aplikace, kde je prioritou hmotnost a snadná přeprava.

Technologie siloměrů v moderních můstcích

Typ siloměru použitý ve váze přímo ovlivňuje přesnost, požadavky na údržbu a životnost. Všechny moderní váhy používají elektronické snímače zatížení, ale konkrétní konstrukce snímače se liší podle použití.

Kompresní snímače zatížení

Kompresní siloměry jsou nejběžnějším typem používaným u jámových vah. Paluba spočívá přímo na článcích, které se s narůstajícím zatížením stlačují. Jsou robustní, kompaktní a dobře se hodí pro velkokapacitní aplikace. Typické kapacity se pohybují od 30 do 150 tun na článek. Hermeticky uzavřené verze z nerezové oceli jsou k dispozici pro korozivní nebo mokré prostředí.

Snímače zatížení smykovým nosníkem

Buňky smykového nosníku jsou široce používány v bezjamkových a povrchově montovaných můstcích. Buňka je na jednom konci upevněna a na druhém zatížena, přičemž se vytváří smyková síla měřená tenzometry připojenými k nosníku. Nabízejí vynikající přesnost a jsou relativně necitlivé na excentrické zatížení – důležitá vlastnost, když nápravy vozidla nejsou vždy dokonale vystředěny na platformě.

Digitální siloměry a chytré vážení

Digitální snímače zatížení převádějí signál analogového tenzometru na digitální výstup na samotné cele, nikoli na indikátoru. To výrazně snižuje degradaci signálu při dlouhých kabelech a činí každou buňku individuálně adresovatelnou. Instalační pracovníci mohou diagnostikovat, která konkrétní buňka funguje špatně, aniž by museli odstranit desku. Integrace se softwarem pro správu vah – včetně cloudových platforem, které zaznamenávají každou transakci s časovým razítkem, registrací vozidla a obrázkem – je s digitálními mobilními sítěmi přímočará. Některé systémy nyní používají bezdrátové digitální snímače zatížení, které zcela vylučují vedení kabelů a zjednodušení dovybavení stávajících jímek.

Výběr mostní váhy: Klíčové faktory k vyhodnocení

S tolika dostupnými typy mostních vah vyžaduje výběr správné konfigurace jasné posouzení pracoviště, pracovního zatížení, regulačního prostředí a rozpočtu. Před specifikací jakékoli instalace můstku je třeba zohlednit následující faktory.

Objem a propustnost provozu

Místa vážící více než 100 vozidel denně významně těží z automatického rozpoznávání registračních značek (ANPR), bezpilotního provozu vah a systémů řízení semaforů. Velkoobjemové operace, jako jsou kamenolomy a překládací stanice odpadu, běžně zpracovávají 200 až 400 transakcí za den a vyžadují robustní systémy s rychlou odezvou s minimálními manuálními zásahy.

Legální požadavky na obchod

Má-li být váha použita jako základ fakturace – například účtovat zákazníkům za tunu prodaného materiálu – musí být ověřena jako legální nástroj pro obchod. Ve Spojeném království to znamená schválení podle zákona o vahách a mírách z roku 1985 a ověření úředníkem pro obchodní standardy nebo schváleným ověřovatelem. Váha musí dosáhnout požadované třídy přesnosti a musí být v pravidelných intervalech znovu ověřována (v případě těžkých průmyslových aplikací obvykle každé dva roky). Ne všechny typy můstků jsou způsobilé – trvalé statické můstky se certifikují mnohem snadněji než přenosné nebo palubní systémy.

Podmínky na místě a podmínky na zemi

Místa s vysokou hladinou podzemní vody, mělkým skalním podložím nebo kontaminovanou půdou, kterou nelze vytěžit, vyloučí jámové váhy a upřednostňují bezjamkové nebo přenosné alternativy. Před stanovením rozměrů základů musí statik posoudit nosnost země – neodpovídající základy jsou hlavní příčinou poškození snímače zatížení a nepřesných údajů v průběhu času.

Typy a délky vozidel

Nejdelší vozidlo, o kterém se očekává, že bude používat váhu, určuje minimální délku plošiny. Standardní britský kloubový nákladní vůz je dlouhý až 18,75 metru , což znamená, že plošina a přibližovací zóna musí toto pojmout, aniž by vozidlo přečnívalo přes vážní plošinu. Pro operace s výměnnými nástavbami, B-vlaky nebo evropskými megapřívěsy mohou být nutné délky plošiny 20 až 24 metrů. Příliš krátká váha bude poskytovat nepřesné údaje, protože část hmotnosti vozidla spočívá spíše na nájezdové rampě nebo okolní zemi než na snímačích zatížení.

Požadavky na životní prostředí a prostředí s nebezpečím výbuchu

Mostní váhy v potravinářských závodech, chemických zařízeních nebo zónách klasifikovaných podle ATEX (kde může být přítomna výbušná atmosféra) vyžadují speciálně specifikované snímače zatížení a indikátory. Siloměry s hodnocením ATEX používají jiskrově bezpečné nebo nevýbušné konstrukce, které zabraňují riziku vznícení. Podobně i mostní váhy ve velmi chladných klimatických podmínkách (pod -20 °C) potřebují snímače zatížení a indikátory dimenzované pro provoz při nízkých teplotách a vyhřívané skříně indikátorů mohou být nezbytné pro zajištění spolehlivého celoročního výkonu.

Software a integrace váhy

Hardwarová platforma je pouze součástí instalace moderní váhy. Software pro správu vážicího mostu přeměnil kdysi čistě mechanický proces na operace řízené daty. Současné systémy nabízejí řadu funkcí, které přidávají významnou provozní hodnotu nad rámec pouhého zaznamenávání hmotnosti.

• Automatizovaný prodej vstupenek a fakturace — systém generuje hmotnostní lístek a exportuje data do účetních nebo ERP systémů bez ručního zadávání, čímž se snižuje chybovost a doba administrace
• Integrace kamery ANPR — vozidla jsou identifikována automaticky podle jejich registrační značky, načítají se zákaznické záznamy, povolené materiály a vlastní hmotnosti bez zásahu řidiče
• Vzdálený přístup a cloudové hlášení — manažeři mohou prohlížet živá data transakcí a historické zprávy z libovolného zařízení, což je užitečné pro operace na více místech
• Alarmy přetížení — automatická varování, když vozidlo překročí povolenou celkovou hmotnost pro dané místo nebo pro určitou kategorii materiálu
• Integrace s hlášením agentury pro životní prostředí — v licencovaných zařízeních pro nakládání s odpady může software váhy automaticky generovat záznamy o přepravě odpadu požadované regulačními orgány
• Ovládání semaforu — automatizované signály navádějí vozidla na plošinu a z ní a zabraňují současnému vjezdu z obou konců

Konfigurace bezobslužné váhy – kde je celý proces od příjezdu vozidla až po tisk jízdenek automatizován bez přítomnosti jakéhokoli operátora – jsou nyní běžné v lomech, recyklačních střediscích a skladech kameniva s prodlouženou dobou provozu. Tyto systémy obvykle kombinují ANPR, interkomy, dopravní bariéry a vzdálené monitorování CCTV Provoz vážení 24 hodin denně, 7 dní v týdnu bez stálého obsazení velínů.

Požadavky na údržbu a kalibraci

Váha, která není řádně udržována, se vychýlí z kalibrace a bude produkovat nepřesné údaje, které mohou mít za následek regulační sankce, obchodní spory nebo finanční ztráty. Pravidelný servis není volitelný – jedná se o praktickou nutnost a v případě nástrojů legálních pro obchod i zákonný požadavek.

Rutinní úkoly údržby

• Kontrola a čištění snímačů zatížení, spojovacích skříní a kabelových tras – úlomky a vnikání vody jsou nejčastějšími příčinami selhání elektroniky
• Kontrola a čištění odvodnění paluby – zvláště důležité u mostních vah, kde akumulace vody může poškodit součásti pod palubou
• Kontrola konstrukce paluby na korozi (ocelové paluby) nebo praskliny (betonové paluby)
• Ověření strukturální integrity nájezdových ramp a zábradlí
• Kontrola nulového bodu — potvrzení, že indikátor ukazuje nulu s prázdnou plošinou; jakýkoli posun může znamenat poškození snímačů zatížení nebo úlomky pod palubou

Kalibrace a verifikace

Kalibrace zahrnuje aplikaci známých zkušebních závaží na můstek a seřízení systému, dokud nejsou naměřené hodnoty v přijatelných tolerancích. U legální váhy po tomto procesu následuje formální ověření autorizovanou osobou. Testovací závaží min 50 % maximální kapacity můstku jsou vyžadovány pro důkladnou kontrolu kalibrace. Většina společností zabývajících se servisem mostních vah provádí kalibrovaná zkušební závaží na vyhrazených vozidlech, obvykle v přírůstcích po 1 tuně nebo 5 tunách. Roční servisní smlouvy, které zahrnují kontroly kalibrace, jsou standardní praxí pro komerční váhy.

Kdykoli váha podstoupí opravu, přemístění nebo konstrukční úpravu, musí být znovu zkalibrována a znovu ověřena, než se vrátí k legálnímu použití. Dokonce i významné ekologické události, jako je srážka vozidla s nájezdovou rampou nebo silné zatopení jámy, by měly před dalším používáním vyvolat kontrolu a rekalibraci.
