A vážení váhy je přístroj používaný k měření hmotnosti nebo hmotnosti předmětu jejich porovnáváním se známými referenčními hmotnostmi nebo pomocí elektronických snímačů síly. V jádru váhy fungují na principu rovnováhy — buď fyzickým vyvažováním zátěže na protilehlých miskách, nebo elektronickou detekcí síly vyvíjené zátěží. V průmyslovém a komerčním prostředí termín „ mostní váha “ označuje rozsáhlý platformový vážicí systém speciálně navržený pro vozidla, těžké zboží a sypké materiály a je jedním z nejkritičtějších členů rodiny vah.
Ať už řídíte nákladní terminál, provozujete závod na zpracování obilí nebo jednoduše měříte laboratorní vzorky, pochopení toho, co je váha – a výběr správného typu – přímo ovlivňuje přesnost, efektivitu a ziskovost.
Základní princip fungování vah
Každá váha, bez ohledu na její velikost nebo použití, závisí na jednom ze dvou základních mechanismů:
- Mechanická váha: Dvě pánve jsou zavěšeny na centrálním otočném nosníku. Když je na jednu stranu umístěno neznámé závaží a na druhé kalibrované referenční závaží, rovnováha indikuje naměřenou hodnotu. Tento design se používá po tisíce let a zůstává používán pro přesné laboratorní práce.
- Elektronická/digitální váha: Siloměr – obvykle tenzometr spojený s kovovým prvkem – se při zatížení deformuje. Tato deformace mění elektrický odpor, který se převádí na přesný údaj o hmotnosti. Moderní mostní váhy a plošinové váhy tento přístup využívají téměř univerzálně.
Přesnost jakékoli váhy je ovlivněna faktory prostředí, jako jsou kolísání teploty, vibrace, proudění vzduchu a elektromagnetické rušení. Špičkové systémy obsahují vestavěné kompenzační algoritmy pro udržení spolehlivých údajů za různých podmínek.
Hlavní typy vah a jejich použití
Svět vah sahá od submiligramových analytických vah až po vícenápravové mostní váhy schopné zpracovat více než 200 tun. Každý typ slouží k jinému provoznímu účelu.
Analytická bilance
Analytické váhy používané v laboratořích a výzkumných zařízeních poskytují čitelnost až do výše 0,0001 g (0,1 mg) . Jsou uzavřeny v krytech proti proudění vzduchu, aby se zabránilo rušení pohybu vzduchu. Aplikace zahrnují farmaceutickou formulaci, chemický výzkum a testování kontroly kvality.
Přesné vyvážení
S čitelností obvykle mezi 0,001 g a 0,1 g Přesné váhy jsou tahouny v průmyslové kontrole kvality, výrobě potravin a vzdělávacích zařízeních. Nabízejí širší rozsah vážení než analytické váhy bez obětování přílišné přesnosti.
Měřítko platformy
Navrženo pro vážení větších položek ve skladech, expedičních odděleních a maloobchodních prostředích. Plošinové váhy obvykle manipulují s nákladem z 50 kg až 2 000 kg , díky čemuž jsou nezbytné pro vážení balíků, kontroly palet a řízení zásob.
Mostová váha (Vehicle Scale)

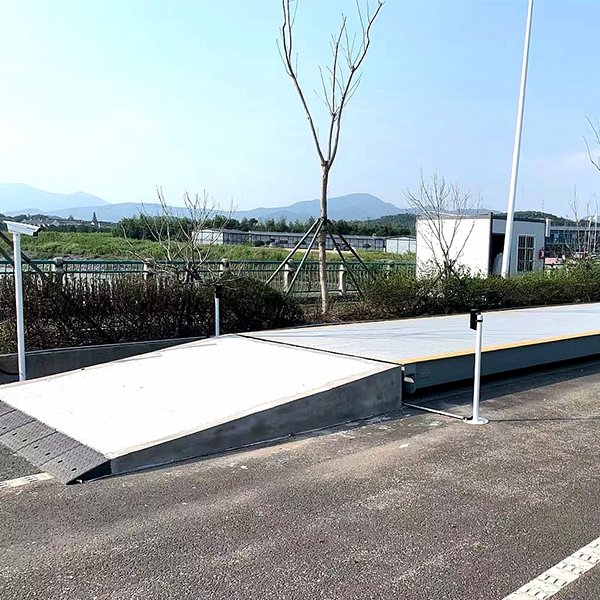

Mostová váha je typ těžkých vah instalovaných v rovině nebo mírně nad úrovní terénu pro vážení celých vozidel a jejich nákladů. Standardní můstkové plošiny se pohybují od 8 metrů až 24 metrů na délku, s kapacitami mezi 60 tun a 200 tun . Jsou zásadní pro těžbu, zemědělství, nakládání s odpady a logistické operace.
Jeřábová stupnice
Jeřábové váhy, zavěšené na zdvihacím zařízení, měří těžká břemena v pohybu – ideální pro ocelárny, staveniště a přístavní terminály. Kapacity se pohybují od 1 tuna až přes 300 tun .
Vyvážení vlhkosti (halogen/infračervené)
Specializovaná váha, která kombinuje přesnou váhu s topným článkem. Přístroj změří hmotnost vzorku před a po sušení pro výpočet obsahu vlhkosti. Široce se používá při zpracování potravin, výrobě plastů a manipulaci se zemědělským obilím.
Porovnání vah: Klíčové specifikace na první pohled
Níže uvedená tabulka shrnuje hlavní technické rozdíly mezi nejběžněji používanými typy vah, což vám pomůže určit správný přístroj pro vaše potřeby.
Tabulka 1: Porovnání běžných typů vah podle kapacity, čitelnosti a typického použití | Typ | Typická kapacita | Čitelnost | Primární průmysl | Instalace |
| Analytická bilance | Až 520 g | 0,0001 g | Pharma / Lab | Pracovní stůl |
| Přesné vyvážení | Do 30 kg | 0,01 g | Jídlo / QC | Pracovní stůl |
| Měřítko platformy | 50 kg – 2 000 kg | 0,1 kg – 1 kg | Sklad / Maloobchod | Namontované na podlahu |
| Váha | 60 t – 200 t | 20 kg – 50 kg | Těžba / Logistika | V zemi / na povrchu |
| Jeřábová stupnice | 1t – 300t | 0,5 kg – 10 kg | Ocel / Port | Pozastaveno |
Co je váha a jak se liší od jiných vah
A mostní váha je v podstatě nadrozměrná plošinová váha zabudovaná nebo umístěná na zemi, navržená tak, aby zachytila kombinovanou hmotnost vozidla a jeho nákladu. S tímto pojmem se nejčastěji setkáváme v odvětvích velkoobjemových komodit – lomy, zemědělství, recyklace a přístavní logistika – kde jednotlivé zásilky mohou vážit desítky tun.
Na rozdíl od stolní nebo podlahové váhy systém váhy obvykle zahrnuje:
- Ocelová nebo betonová plošina pokrývající celý rozvor vozidla
- Více snímačů zatížení – často 4 až 8 – umístěných pod rohy paluby a podpěrami středního rozpětí
- Spojovací skříňka, která sčítá signály ze všech snímačů zatížení
- Indikátor hmotnosti nebo terminál, často s tiskárnou, skenerem čárových kódů nebo síťovým připojením
- Volitelné automatické funkce: kamery ANPR (automatické rozpoznávání SPZ), signály semaforů, interkomové systémy a software pro vzdálenou správu dat
Celková hmotnost vozidla se určí odečtením hmotnosti obalu (prázdného nákladního vozidla) od odečtené celkové hmotnosti. Tato metoda „hrubá minus tára“ je standardním provozním postupem na každé mostní váze po celém světě a podporuje přesnost účtování u transakcí se sypkým materiálem.
200 t Maximální kapacita mostové váhy pro vícenápravové soupravy
24 m Nejdelší standardní délka plošiny váhy
20 kg Typický přírůstek čitelnosti můstku
Klíčové komponenty, díky kterým je vážení přesné
Přesnost váhy není jedinou vlastností – je výsledkem správného fungování všech součástí společně. Zde je nejdůležitější:
01
Snímače zatížení
Srdce každé elektronické váhy. Siloměry přeměňují mechanickou sílu na elektrický signál. Tenzometrické snímače zatížení jsou zdaleka nejběžnější. Vysoce kvalitní snímač zatížení bude mít třídu přesnosti C3 nebo lepší (jak je definováno normami OIML), nelinearitu pod 0,02 % a stupeň krytí IP67 nebo IP68 pro odolnost proti vodě a prachu – nezbytné pro venkovní instalace váhy.
02
Ukazatel hmotnosti / ovladač
Indikátor přijímá milivoltový signál ze siloměru, zesiluje jej a převádí jej na digitální hodnotu, provádí kalibraci rozpětí a nuly a zobrazuje hmotnost. Moderní indikátory podporují digitální komunikační protokoly včetně RS-232, RS-485, Modbus RTU/TCP a Ethernet/IP pro integraci do ERP a systémů řízení skladu.
03
Struktura platformy nebo paluby
U mostové váhy musí být plošina dostatečně pevná, aby rozložila zatížení vozidla rovnoměrně na všechny snímače zatížení. Standardní jsou ocelové konstrukce s I-nosníkem nebo skříňovým průřezem. Betonové desky nabízejí delší životnost povrchu v prostředí s vysokou abrazí, jako jsou kamenolomy. Platforma musí také zvládnout účinky dynamického zatížení — dodatečné namáhání způsobené vozidly najíždějícími na váhu rychlostí.
04
Kalibrační závaží
Kalibrace stanoví vztah mezi hrubým signálem snímače zatížení a skutečnou hmotností. U můstku vyžaduje kalibrace certifikovaná zkušební závaží ve výši alespoň 10 % maximální kapacity váhy – což znamená, že 100tunová váha potřebuje alespoň 10 tun sledovatelných zkušebních závaží. Kalibrace by měla být provedena po instalaci, po jakékoli opravě a v pravidelných intervalech v závislosti na frekvenci používání.
05
Software a správa dat
Moderní mostní váhy a průmyslové váhy jsou stále více propojeny sítí. Softwarové platformy zaznamenávají transakční záznamy, generují vstupenky, vytvářejí zprávy o využití a automaticky označují přetížená vozidla. Systémy připojené ke cloudu umožňují v reálném čase monitorovat výkonnostní ukazatele váhy – včetně výstupního vyvážení snímače zatížení, posunu nuly a historie kalibrace – bez potřeby personálu na místě.
Odvětví, která spoléhají na každodenní váhy a mostní váhy
Technologie vážení zasahuje téměř do všech odvětví hospodářství. Níže je uveden bližší pohled na průmyslová odvětví, kde jsou váhy – zejména mostní váhy – kritickou infrastrukturou.
Těžba a dobývání
Důlní operace používají mostní váhy ke sledování tonáže vytěženého materiálu opouštějícího lokalitu. Přesné údaje o hmotnosti jsou nezbytné pro výpočty licenčních poplatků, optimalizaci užitečného zatížení nákladního vozidla a dodržování bezpečnosti. Typický povrchový uhelný důl může zpracovávat stovky transakcí s váhou za den , přičemž každá transakce představuje desítky tisíc dolarů v materiální hodnotě.
Zemědělství a manipulace s obilím
Obilná sila, výkrmny a obchodníci s komoditami jsou při měření dodávek a odjezdů obilí závislí na plošinových vahách a můstcích. Platby za plodiny se počítají přímo z lístků na váhu, takže i 0,5% chyba u 30tunové dodávky při ceně 400 USD za tunu se rovná nesrovnalosti 60 USD na kamion – což přispívá k významnému finančnímu dopadu během sklizňové sezóny.
Odpadové hospodářství a recyklace
Překládací stanice a skládky využívají k účtování ceny zákazníkům na základě množství uloženého odpadu mostní váhy. Recyklační zařízení váží příchozí kovový šrot, papír a plasty a poté váží odchozí balíkový produkt, aby se vypočítala výtěžnost materiálu. Data z váhy také podporují environmentální hlášení o míře odklonu odpadu.
Logistika a silniční doprava
Přetížená nákladní vozidla způsobují neúměrné poškození vozovky – jediné vozidlo, které překročí limit hmotnosti na nápravu o 20 %, může způsobit stejnou škodu jako 40 000 aut míjení stejného bodu. Údaje o váze na nakládacích zařízeních zajišťují, že vozidla odjíždějí v rámci zákonných limitů náprav, což chrání infrastrukturu i dopravce před sankcemi.
Zpracování potravin a nápojů
Dávkování ingrediencí, kontrola porcí a dodržování receptury – to vše závisí na přesných vahách. Pekárna vyrábějící 50 000 kusů za den, kde by každý bochník měl vážit 400 g, musí udržovat přesnost vážení v rozmezí několika gramů, aby bylo možné kontrolovat náklady na suroviny. Kontrolní váhy – vysokorychlostní automatické váhy integrované do výrobních linek – mohou zpracovávat více než 200 položek za minutu a zároveň odmítá produkty mimo toleranci.
Farmaceutická výroba
Aktivní farmaceutické složky (API) jsou váženy v submiligramových hladinách na analytických vahách během formulace. Tolerance jsou přísné: šarže, kde se každá tableta odchyluje o více než 5 % od cílové hmotnosti, neprojde kontrolou kvality. Výrobci léčiv uchovávají podrobné záznamy o vážení jako součást dokumentace o dodržování správné výrobní praxe (GMP).
Výroba oceli a kovů
Ocelárny a slévárny používají kombinaci jeřábových vah, podlahových vah a mostních vah ke sledování toku kovu během výrobního cyklu. Šrot je zvážen při příjmu, roztavený kov je zvážen pomocí pánevních jeřábových vah během lití a hotové svitky jsou zváženy před expedicí. Jeřábové váhy v tomto prostředí mohou zvládnout jednotlivé zdvihy přesahující 100 tun .
Jak vybrat správnou váhu pro vaši operaci
Výběr správné váhy závisí na přizpůsobení specifikací přístroje provozním požadavkům. Propracováním následujících úvah v pořadí efektivně zúžíte své možnosti.
- Definujte maximální zatížení a požadavky na rozlišení. Kapacita váhy musí překročit vaše největší očekávané zatížení alespoň o 20 % jako bezpečnostní rezervu. Rozlišení (čitelnost) by mělo odpovídat přesnosti, kterou vyžaduje váš proces – platba za čitelnost 0,1 g nemá žádný provozní přínos, pokud vaše aplikace potřebuje pouze přesnost 1 g.
- Posuďte fyzické prostředí. Bude váha vystavena vlhkosti, chemikáliím, extrémním teplotám nebo výbušnému prostředí? Venkovní váhy vyžadují snímače zatížení a kryty odolné proti povětrnostním vlivům. Váhy na zpracování potravin vyžadují konstrukci z nerezové oceli a plnou schopnost mytí (stupeň IP69K). Vybavení s hodnocením ATEX je povinné v nebezpečných oblastech, jako jsou mlýny na mouku, sklady paliva a chemické závody.
- Zvažte požadavky na propustnost a rychlost. Statická váha dokáže zpracovat vozidlo za méně než 60 sekund pro kvalifikovanou obsluhu. Vysoce výkonné lomy mohou potřebovat dvě mostní váhy pracující v tandemu, aby se zabránilo vzniku úzkých míst ve frontě. Kontrolní váhy výrobní linky musí odpovídat rychlosti dopravníku, která může přesáhnout 120 metrů za minutu.
- Určete požadavky na integraci. Potřebuje váha komunikovat se systémem ERP, platformou pro správu vozového parku nebo systémem pro správu laboratorních informací (LIMS)? Před nákupem si ověřte, jaké komunikační protokoly indikátor podporuje.
- Vyhodnoťte celkové náklady na vlastnictví. Kupní cena je pouze jednou částí rovnice. Zvažte náklady na instalaci (instalace můstkové váhy může stát stejně jako samotné zařízení), roční údržbu, náklady na kalibraci a finanční dopad prostojů, pokud váha selže ve špičce.
Udržování váhy pro dlouhodobou přesnost
I ta nejpřesněji specifikovaná váha se posune nebo selže, pokud není správně udržována. Strukturovaný program údržby chrání přesnost i životnost zařízení.
D
Denní kontroly
- Před prvním použitím vynulujte váhu s prázdnou plošinou
- Zkontrolujte, zda na displeji nejsou chybové kódy nebo neobvyklé hodnoty
- Zkontrolujte povrch plošiny, zda neobsahuje nečistoty, zejména na mostních vahách
- Ověřte kvalitu tiskového papíru a výstupu lístků
W
Týdenní kontroly
- Proveďte kontrolu rozpětí pomocí známého zkušebního závaží
- Zkontrolujte kabely snímačů zatížení a spojovací skříňku, zda nejsou poškozené nebo do nich nevnikla vlhkost
- Zkontrolujte, zda jsou všechny nájezdové rampy na mostních vahách volné a nepoškozené
- Zkontrolujte nedávná data transakcí, zda neobsahují odlehlé hodnoty, které mohou naznačovat chybu snímače zatížení
M
Měsíční / čtvrtletní
- Vyčistěte upevňovací body snímačů zatížení a zkontrolujte korozi
- Zkontrolujte konstrukční svary a betonové obvody, zda nejsou prasklé (vážka)
- Zálohujte transakční data váhy
- Otestujte všechny funkce indikátoru včetně komunikačních portů
A
Roční kalibrace
- Plná kalibrace pomocí sledovatelných testovacích závaží v celém pracovním rozsahu
- Rohový zátěžový test pro plošinové váhy pro ověření rovnoměrného příspěvku siloměru
- Test opakovatelnosti a hystereze ve více bodech zatížení
- Vydávejte aktualizované záznamy o kalibraci a aktualizujte parametry kalibrace indikátoru
Dobře udržovaná váha má obvykle životnost 20 až 30 let pro konstrukční platformu a 10 až 15 let pro snímače zatížení, pokud jsou chráněny před vniknutím vody a přetížením. Výměna siloměru je nejběžnějším úkolem údržby a lze ji často provést bez dlouhodobého odstavení váhy z provozu.
Běžné otázky týkající se vah
Jaký je rozdíl mezi váhou a váhou?
Termíny se často používají zaměnitelně. Technicky „váha“ označuje přístroj, který porovnává neznámou hmotnost s referenční hmotností, zatímco „váha“ měří hmotnost (sílu způsobenou gravitací) přímo pomocí pružiny nebo siloměru. V moderním použití oba termíny popisují přístroje, které zobrazují hmotnost v gramech, kilogramech nebo tunách. Váha je vždy klasifikována jako váha spíše než jako skutečné váhy, protože měří gravitační sílu pomocí snímačů zatížení.
Jak přesná je váha?
Dobře nainstalovaná a zkalibrovaná váha obvykle dosáhne přesnosti plus minus 20 kg na 100tunový náklad — ekvivalentní 0,02 % plného rozsahu. Přístroje třídy přesnosti OIML III, pod které spadá většina komerčních vah, umožňují po instalaci maximální dovolenou chybu 0,5 dílku stupnice při nízkém zatížení a 1,0 dílku stupnice při vysokém zatížení. Pravidelná kalibrace udržuje váhu v těchto tolerancích.
Může teplota ovlivnit váhu?
Ano. Většina snímačů zatížení má a teplotní koeficient — malá změna výkonu na stupeň Celsia změny teploty. U vysoce kvalitního průmyslového snímače zatížení to může být pouhých 0,001 % plného rozsahu na stupeň. V rozsahu venkovních teplot 40 stupňů (od -10 °C do 30 °C) to může způsobit chybu 0,04 %. Prémiové mostní váhy zahrnují snímače zatížení s kompenzací teploty a automatické sledování nuly, aby se tento efekt minimalizoval.
Jak často by se měla váha kalibrovat?
U průmyslových vah používaných v obchodních transakcích – včetně můstků používaných k účtování zboží – závisí frekvence kalibrace na intenzitě používání a místních požadavcích. Velkoobjemové zpracování můstků více než 100 vozidel denně by měl mít kontrolu kalibrace alespoň každých šest měsíců. Maloobjemová zařízení mohou být kalibrována ročně. Analytické váhy v laboratorních podmínkách by měly být kalibrovány před každým použitím pomocí interních nebo externích kalibračních závaží.
Jaká je maximální hmotnost, kterou může váha změřit?
Neexistuje žádné teoretické maximum. Mezi největší váhy, které kdy byly vyrobeny, patří železniční mostové váhy a lodní vážicí systémy. Největší komerčně dostupné kamionové váhy zvládnou až 200 tun pro standardní silniční vozidla. Speciální důlní váhy určené pro nákladní vozy ultratřídy – jako je Caterpillar 797F s celkovou hmotností vozidla 687 tun – jsou konstruovány na zakázku podle specifikací jednotlivých míst.
Výběr správné váhy začíná pochopením vašeho zatížení
Váhy nejsou pouze komoditním nástrojem – je to měřicí systém, jehož přesnost má přímé finanční a provozní důsledky. Ať už vybíráte analytickou váhu pro farmaceutickou laboratoř, plošinovou váhu pro rušný sklad nebo mostní váhu pro lom nebo logistické skladiště, proces výběru by se měl řídit kapacitou, třídou přesnosti, hodnocením prostředí, požadavky na průchodnost a celkovými náklady na vlastnictví.
Mostní váhy zaujímají v rodině vah jedinečné postavení, protože jsou současně největšími, nejtrvanlivějšími a komerčně nejrozšířenějšími přístroji. A transakce s jedinou váhou může představovat fakturační základ pro zásilku v hodnotě desítek tisíc dolarů, díky čemuž je integrita kalibrace a rutinní údržba nesmlouvavými závazky spíše než volitelnými osvědčenými postupy.
Přizpůsobením správného nástroje správné aplikaci – a jeho správnou údržbou po celou dobu jeho životnosti – mohou operátoři v každém odvětví dosáhnout přesnosti, spolehlivosti a integrity dat, které moderní obchod vyžaduje.
