Jak kalibrovat váhu pomocí niklu – úplný průvodce

Krátká odpověď: Ano, nikl může kalibrovat vaši váhu

Americký nikl váží přesně 5.000 gramů , což z něj dělá jeden z nejspolehlivějších každodenních předmětů pro kalibraci malých digitálních vah. Pokud vaše váha ukazuje 5,00 g, když na ni umístíte jediný nikl, je kalibrace přesná. Naskládejte dva nikláky a získáte 10,00 g; čtyři nikláky rovnající se 20,00 g. Tato metoda funguje dobře pro kapesní váhy, kuchyňské váhy a váhy na šperky – jakékoli zařízení s maximální kapacitou do několika set gramů.

Tento přístup má však jasné limity. Pro průmyslová vážicí zařízení — zejména a nákladní váha , také nazývaný váha — nikláky jsou zcela nepraktické. Nákladní váha běžně měří zatížení mezi 20 000 a 80 000 librami. Kalibrace takového systému vyžaduje certifikovaná testovací závaží, legální dokumentaci a v mnoha jurisdikcích licencovaného inspektora. Pochopení toho, kde se metoda niklu používá a kde absolutně ne, je základem praxe kalibrace chytrých vah.

Proč je nikl spolehlivou kalibrační referencí

Americká mincovna udržuje přísnou specifikaci niklu od roku 1866. Každá mince musí vážit 5.000 gramů with a tolerance of ±0.194 grams , ačkoli v praxi většina cirkulujících niklů spadá do mnohem užšího rozmezí. Mince se skládá ze 75 % mědi a 25 % niklu, což je složení, které za normálních podmínek odolává významné oxidaci nebo ztrátě hmoty v průběhu času.

Ve srovnání s jinými běžnými mincemi nikl vyniká tím, že jeho hmotnost je kulaté číslo v metrické soustavě. Čtvrtky váží 5,670 g, desetníky váží 2,268 g a haléře váží 2,500 g – žádný z nich neposkytuje čisté referenční hodnoty 5 g nebo 10 g, z nichž kalibrace těží. Díky své metrické hmotnosti se nikl stal oblíbenou mincí pro fandy, klenotníky a majitele malých podniků, kteří potřebují rychlou kontrolu kalibrace.

To znamená, že silně opotřebovaný nikl může ztratit měřitelnou hmotnost. Mince, které jsou v oběhu desítky let, mohou vážit jen 4,8 g. Pro kritické aplikace vždy používejte novější mince nebo – ještě lépe – investujte do certifikované sady kalibračních závaží, kterou můžete zakoupit online za méně než 20 USD.

Krok za krokem: Jak kalibrovat malou digitální váhu s niklem

Tento proces pečlivě dodržujte. Unáhlená kalibrace maří účel a může způsobit trvalé chyby měření.

Krok 1 — Vyberte stabilní povrch

Váhu umístěte na rovný, tvrdý povrch mimo zdroje vibrací, jako jsou ventilační otvory HVAC, pračky nebo prostory pro pěší. I nepatrné vibrace způsobují kolísání odečtu. Dobře funguje žulová pracovní deska nebo stůl z masivního dřeva. Neumísťujte váhu v blízkosti otevřených oken, kde by proudění vzduchu mohlo ovlivnit odečet siloměru.

Krok 2 — Zapněte a ponechte čas zahřívání

Zapněte váhu a nechte ji alespoň sedět 3 až 5 minut před kalibrací. Siloměry jsou citlivé na změny teploty a váha, která byla uložena ve studeném autě nebo teplé skříni, se během prvních několika minut provozu posune. Čekání umožňuje vnitřní elektronice dosáhnout tepelné rovnováhy.

Krok 3 — Vynulujte měřítko

Odstraňte vše z vážicí plošiny. Stiskněte tlačítko "Tara" nebo "Zero". Displej by měl ukazovat přesně 0,00 g. Pokud se sama nevrátí na nulu, zkontrolujte, zda se plošina nedotýká stěny nebo předmětu na boku, což může způsobit mechanické předpětí.

Krok 4 — Vstupte do režimu kalibrace

Většina digitálních vah má vyhrazený režim kalibrace, do kterého se dostanete podržením specifického tlačítka (často označeného „CAL“ nebo „MODE“) po dobu 3 až 5 sekund. Na displeji se obvykle zobrazí „CAL“ následované očekávanou cílovou hmotností. Pokud si nejste jisti, které tlačítko máte držet, podívejte se do návodu k vaší váze – některé značky vyžadují současné stisknutí dvou tlačítek.

Krok 5 — Umístěte nikl na platformu

Když se na displeji zobrazí „CAL 5“ nebo podobná výzva, umístěte jeden americký nikl na střed platformy. Na vystředění záleží — umístění mimo střed může způsobit, že se údaj liší od skutečné hmotnosti o 0,1 g až 0,3 g na nekvalitních vahách kvůli nerovnoměrnému rozložení siloměru.

Krok 6 — Potvrďte a ověřte

Váha zpracuje zadání a vrátí se do normálního režimu vážení. Odstraňte nikl, znovu vynulujte a vložte jej zpět. Nyní by se měl zobrazit údaj 5,00 g . Testujte se dvěma nikly (10,00 g) a čtyřmi nikly (20,00 g), abyste ověřili linearitu v celém rozsahu. Pokud se hodnoty při vyšších hmotnostech výrazně odchylují, může být nutné provést servis nebo výměnu vaší váhy.

Běžné problémy s kalibrací a jak je opravit

I po provedení výše uvedených kroků se některé váhy chovají nepředvídatelně. Zde jsou nejčastější problémy a jejich praktická řešení.

Váha neudrží nulu

Pokud se displej pohybuje mezi -0,1 g a 0,1 g, aniž by na platformě nic bylo, nejpravděpodobnějšími viníky jsou vibrace, pohyb vzduchu nebo vybitá baterie. Nejprve vyměňte baterie – nízké napětí je běžnou a přehlíženou příčinou chybných údajů. Pokud drift pokračuje, přemístěte váhu a chraňte ji před proudy vzduchu.

Režim kalibrace se neaktivuje

Některé základní váhy, zejména ty, které se prodávají bez uživatelské příručky, mají kalibraci zablokovanou po procesu resetování do továrního nastavení. Zkuste podržet tlačítko napájení po dobu 10 sekund, dokud se displej neresetuje. Jiné vyžadují specifickou sekvenci stisknutí tlačítka, která se liší podle značky. Hledání čísla modelu vedle „kalibračního postupu“ online obvykle zobrazí správné kroky.

Čtení je trvale sníženo o pevnou částku

Pokud váš nikl neustále ukazuje 4,7 g nebo 5,3 g navzdory několika pokusům o kalibraci, může být vnitřní rozsah nastavení váhy vyčerpán nebo se snímač zatížení posunul nad rámec toho, co může opravit softwarová korekce. V tomto okamžiku je výměna váhy ekonomičtější než její oprava, zejména u jednotek s cenou pod 50 USD.

Čtení se liší podle toho, kde je objekt umístěn

Umístění stejného niklu do rohu oproti středu platformy vede k různým hodnotám na některých měřítcích. To znamená problém s konfigurací snímače zatížení. Vysoce kvalitní váhy používají více snímačů zatížení nebo jeden přesný snímač s korekcí rohu. Rozpočtová měřítka často používají jedinou buňku bez korekce rohů, takže konzistentní centrování položek je povinné.

Kalibrace niklu vs. certifikované sady závaží: Které byste měli použít?

Metoda niklu je pohodlná, ale není směrodatná. Zde je srovnání, které vám pomůže rozhodnout, který přístup vyhovuje vaší situaci.

Pro osobní použití – vážení kávy, přebíjení munice, porcování jídla – je niklová metoda naprosto dostačující. Pro jakoukoli obchodní transakci, kde cenu určuje hmotnost, potřebujete minimální hmotnosti sledovatelné podle NIST a v ideálním případě certifikovanou kalibrační službu podle zdokumentovaného plánu.

Jak funguje kalibrace vah nákladních vozidel — zcela odlišný proces

A nákladní váha — označovaná také jako mostová nebo nápravová váha — pracuje na zásadně jiné stupnici přesnosti a regulace než kuchyňská nebo kapesní váha. Zatímco metoda niklu je pro malá zařízení okouzlující, kalibrace nákladních vah vyžaduje státní inspektory, mnohatunová certifikovaná testovací závaží a přísné zákonné požadavky.

Většina nákladních vah má maximální nosnost mezi 80 000 a 100 000 liber (přibližně 36 000 až 45 000 kg), což odpovídá federálnímu limitu celkové hmotnosti vozidla pro dálnice v USA. Plošina váhy může být 10 až 70 stop dlouhá, zapuštěná do betonu a vybavená 6 až 12 siloměry zapojenými paralelně. Každý siloměr musí být individuálně zkontrolován na přesnost výstupu a celý systém musí být ověřen jako celek.

Kdo provádí kalibraci nákladních vozidel?

Ve Spojených státech se kalibrace nákladních vah řídí příručkou 44 National Institute of Standards and Technology (NIST) a také zákony jednotlivých států o vahách a mírách. Většina států vyžaduje každoroční kalibraci licencovaným technikem váhy nebo státním inspektorem. Průmyslová odvětví, která jsou silně závislá na nákladních vahách – zemědělství, těžba, nakládání s odpady, logistika – často plánují kalibraci každých 6 měsíců nebo po jakékoli významné mechanické události, jako je úder blesku nebo náraz vozidla s velkým nárazem do plošiny váhy.

Metoda certifikované zkušební hmotnosti

Nejběžnější metoda kalibrace nákladních vah používá zkušební vozík naložený certifikovanými závažími. Typický postup zahrnuje vozidlo o známé hmotnosti – často nákladní vůz s tandemovou nápravou naložený certifikovanými litinovými nebo ocelovými závažími – poháněný přes váhu v několika polohách. Technik zaznamená hodnotu na váze v každé poloze a porovná ji s certifikovanou hmotností vozidla. Úpravy se provádějí pomocí indikátoru váhy (spojovací skříňky nebo digitálního ovladače), dokud hodnoty nespadají do povolené tolerance, která je podle NIST Handbook 44 ±0,1 % aplikovaného zatížení pro většinu komerčních aplikací.

Metoda náhrady nákladních vah

Nejsou-li k dispozici certifikovaná zkušební závaží dostatečné hmotnosti, mohou technici použít náhradní metodu: vozidlo neznámé, ale stabilní hmotnosti se zváží na referenční váze a poté se zajede na váhu, která se kalibruje. Tato metoda je méně preferovaná, protože vnáší nejistotu z přesnosti referenční stupnice, ale v některých jurisdikcích je přijatelná, pokud je řádně zdokumentována.

Elektronická kalibrace a trimování siloměru

Moderní nákladní váhy používají systémy digitálních snímačů zatížení, které umožňují elektronické oříznutí výstupu jednotlivých článků. Technik připojí notebook nebo ruční zařízení ke spojovací krabici a sleduje živý milivoltový výstup z každé buňky. Články produkující výrazně odlišné výstupy při stejném zatížení indikují mechanické problémy – úlomky pod váhou, poškozené snímače zatížení nebo váznutí na kontrolních tyčích. Tyto fyzické problémy musí být vyřešeny před elektronickým ořezem, protože softwarová korekce nemůže kompenzovat strukturální problémy.

Signalizuje, že vaše nákladní váha potřebuje kalibraci

Operátoři nákladních vozidel si často všimnou problémů s přesností ještě před formální kontrolou. Sledujte tyto varovné signály:

• Vozidla, která trvale váží na vaší nákladní váze odlišně oproti blízké státní váze o více než 500 liber
• Údaje, které se mění v závislosti na tom, na které části váhy je náprava umístěna
• Indikátor zobrazující chybový kód související s nevyvážeností snímače zatížení
• Viditelné poškození plošiny váhy, kontrolních tyčí nebo upevňovacího materiálu snímače zatížení
• Nedávná povodeň, cyklus mrznutí a tání nebo zemětřesení, které možná posunuly základy
• Právní stížnosti nebo zpětná zúčtování od zákazníků zpochybňujících hmotnosti nákladu

Každá z těchto situací vyžaduje okamžitou kontrolu kvalifikovaným technikem namísto čekání na roční kalibrační cyklus.

Frekvence kalibrace nákladních vozidel a regulační požadavky

Požadovaná kalibrační frekvence pro nákladní vozidla závisí na jurisdikci, odvětví a objemu použití. Níže uvedená tabulka shrnuje typické požadavky napříč běžnými sektory.

Nad rámec regulačních minim mají velkoobjemové provozy prospěch z častějších kontrol kalibrace. Zpracování nákladního auta 200 a více transakcí za den rychle akumuluje mechanické opotřebení a dokonce i 0,5% chyba v tomto objemu může vést k významným finančním nesrovnalostem za čtvrtinu.

Udržování přesnosti měřítka mezi kalibračními událostmi

Kalibrace je událost v určitém okamžiku. Co se stane mezi kalibracemi, určuje, jak dlouho tato přesnost vydrží.

Pro Malá měřítka

• Váhu skladujte v prostředí se stabilní teplotou. Nenechávejte jej v zimě ve vozidle přes noc – studené cykly zatěžují snímač zatížení a pájené spoje na desce plošných spojů.
• Plošinu pravidelně čistěte. I tenký film zaschlé kapaliny na platformě může přidat měřitelnou hmotnost nebo způsobit mechanické tření.
• Vyměňte baterie proaktivně. Většina digitálních vah ukazuje odchylku měření v posledních 20 % životnosti baterie, dlouho předtím, než se aktivuje indikátor vybití baterie.
• Každý týden provádějte rychlou kontrolu niklu, pokud je váha používána denně pro jakýkoli účel, kde záleží na přesnosti.

Pro nákladní vozidla

• Udržujte jímku (prostor pod plošinou váhy) čistou a suchou. Stojatá voda během měsíců koroduje snímače zatížení a elektroinstalaci.
• Každý měsíc kontrolujte šrouby nárazníku a tyče. Uvolněný hardware způsobuje mechanickou vazbu, která se projevuje jako chybné údaje.
• Uchovávejte protokol o kalibraci. Zdokumentujte každou servisní návštěvu, úpravu a anomální čtení. Tento protokol je často vyžadován pro certifikaci legal-for-trade a je neocenitelný při řešení opakujících se problémů.
• Vyhněte se jízdě přetíženými vozidly přes váhu. Opakované přetěžování může trvale deformovat siloměry, které jsou dimenzovány na konkrétní maximální bezpečné zatížení – obvykle 150 % jmenovité kapacity váhy než dojde k trvalému poškození.
• Použijte referenční vozidlo o známé hmotnosti na týdenní nebo měsíční bázi k namátkové kontrole přesnosti mezi profesionálními kalibračními návštěvami.

Právní a finanční sázka na nepřesnou kalibraci stupnice

U malých vah znamená špatná kalibrace nepřesné receptury nebo nekonzistentní porce produktu. U nákladní váhy je sázka podstatně vyšší.

Údaj na stupnici náklaďáku 1% vysoká na nákladu 40 000 liber nadhodnocuje váhu o 400 liber. Při obchodování s obilím, kde se platí za bušl a bušl kukuřice váží 56 liber, to znamená zhruba 7 bušlů – v hodnotě přibližně 28 USD při 4,00 USD/bušl. Při 100 denních transakcích stojí tato chyba v jediném procentu farmáře nebo kupujícího 2 800 USD za den. Za 90denní sklizňovou sezónu to je 252 000 $ v nesprávně odměřeném obilí.

Kromě finanční ztráty je provozování nekalibrované zákonné stupnice pro obchod regulačním deliktem. Pokuty se liší podle státu, ale běžně se pohybují od 500 až 10 000 USD za porušení a recidivistům hrozí pozastavení živnostenského oprávnění. V některých státech provádějí inspektoři vah a mír neohlášené audity a neúspěšná kontrola může mít za následek zapečetění váhy a její vyřazení z provozu, dokud ji licencovaný technik neopraví a znovu necertifikuje.

Pro logistické společnosti může nákladní váha mimo toleranci způsobit nadváhu, pokud jsou náklady uvolněny na základě nepřesných údajů na váze, protože federální zákon činí odesílatele odpovědným za to, že náklady nepřekročí zákonné limity hmotnosti bez ohledu na to, co jejich váha oznámila.

Výběr správného měřítka pro vaši aplikaci

Součástí udržování přesnosti kalibrace je začít s vybavením vhodným pro daný úkol. Váhu navrženou pro 200 g nelze zatlačit do provozu o hmotnosti 2 kg a očekává se, že zůstane přesná. Stejný princip platí na průmyslové úrovni.

Přizpůsobení kapacity aplikaci

Obecným pravidlem je provozovat váhu uvnitř 10 % až 90 % své jmenovité kapacity pro nejlepší přesnost. V blízkosti spodní části rozsahu má váha špatné rozlišení vzhledem k zatížení. V horní části jsou siloměry pod vysokým mechanickým namáháním a rychleji se opotřebovávají. Pro váhu nákladních vozidel s hodnocením 80 000 liber to znamená, že optimální pracovní rozsah je zhruba 8 000 až 72 000 liber – což pohodlně pokrývá většinu legálních konfigurací nákladních vozidel.

Plošinové vs. Nápravové váhy

Celoplošinové váhy pro nákladní vozy zváží celé vozidlo v jediném průchodu a poskytují nejpřesnější celkovou hmotnost vozidla. Nápravové váhy váží vždy jednu skupinu náprav a sčítají naměřené hodnoty – užitečné pro přenosné nebo dočasné instalace, ale obecně méně přesné než celoplošné plošinové váhy, zvláště když se vozidlo během měření stále pohybuje. Nápravové váhy vyžadují vlastní kalibrační postup a mají různé požadavky na toleranci podle příručky NIST 44.

Digitální vs. analogové indikátory

Moderní nákladní váhy téměř univerzálně používají digitální ukazatele s interními analogově-digitálními převodníky. Tyto systémy nabízejí výhody včetně záznamu dat, připojení k softwaru pro správu vozíků a elektronické kalibrace bez ručního nastavování rozpětí. Zavádějí však své vlastní režimy selhání – chyby firmwaru, chyby komunikace USB a závady displeje, které lze zaměnit za problémy s kalibrací. Vždy vylučte problémy na úrovni indikátoru, než předpokládáte problém se snímačem zatížení.

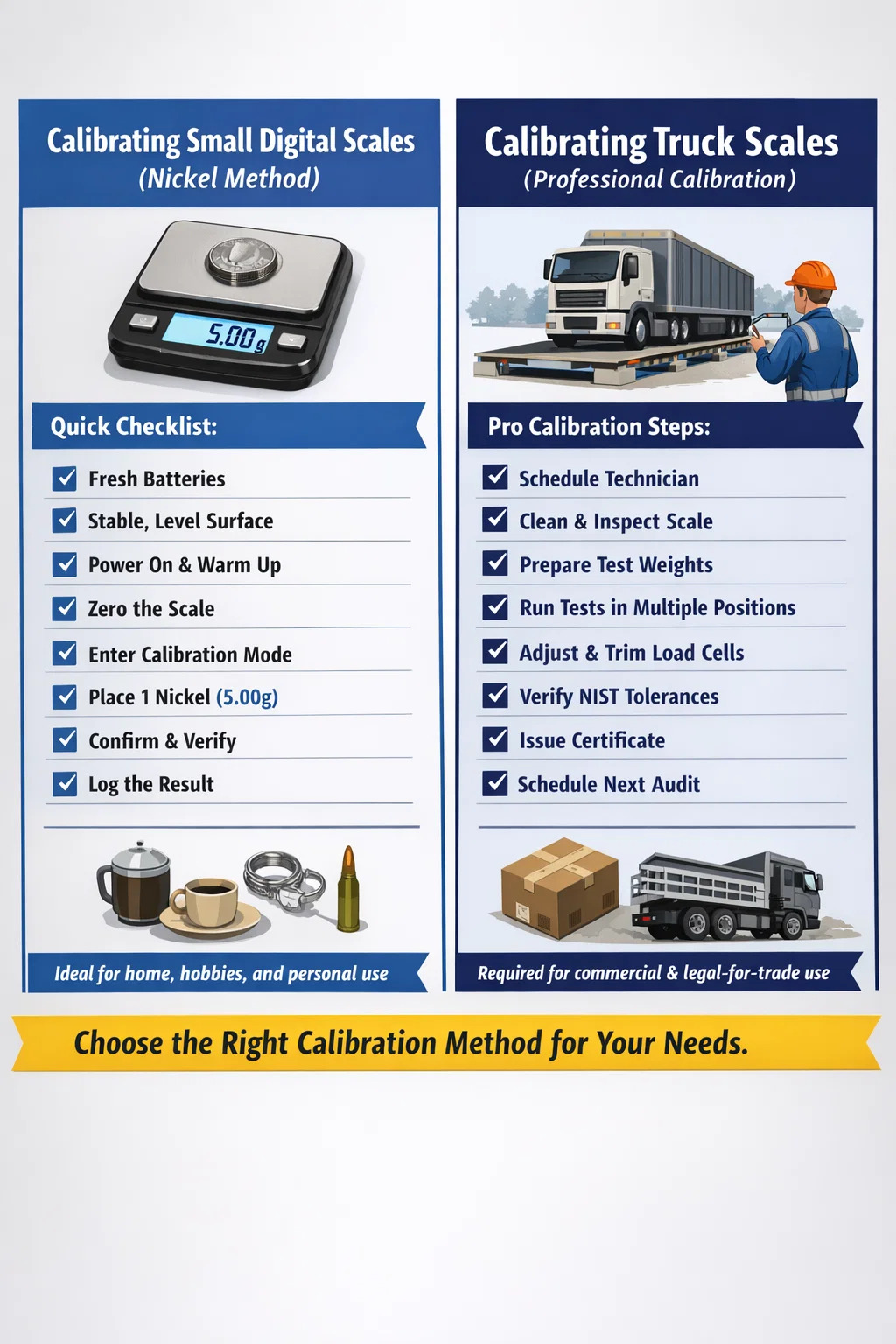

Rychlý průvodce: Kontrolní seznam kalibrace pro malé váhy a váhy pro nákladní automobily

Před a po kalibraci použijte příslušný seznam pro váš typ váhy.

Malé digitální měřítko (niklová metoda)

1. Zkontrolujte, zda jsou baterie čerstvé nebo plně nabité
2. Umístěte na rovný povrch bez vibrací
3. Zapněte a počkejte 3–5 minut
4. Vynulujte měřítko bez ničeho na plošině
5. Vstupte do režimu kalibrace podle pokynů výrobce
6. Umístěte jeden nebo více amerických niklů (5,00 g každý) do středu platformy
7. Potvrďte, že váha akceptuje kalibrační závaží
8. Ověřte pomocí několika známých závaží v celém rozsahu váhy
9. Zdokumentujte datum a výsledek

Nákladní váha (profesionální kalibrace)

1. Naplánujte si licencovaného technika váhy nebo státního inspektora
2. Před návštěvou vyčistěte plošinu a jámu váhy
3. Vizuálně zkontrolujte kontrolní tyče, šrouby nárazníku a kabely siloměrů
4. Potvrďte, že firmware indikátoru je aktuální
5. Připravte si certifikovaná zkušební závaží nebo certifikované zkušební vozidlo
6. Proveďte zkušební závaží přes několik pozic na palubě
7. Podle potřeby upravte seřízení nebo rozpětí siloměru
8. Ověřte, že všechny pozice splňují tolerance NIST Handbook 44
9. Získejte a uložte kalibrační list
10. Naplánujte si další datum kalibrace a viditelně jej zveřejněte na stupnici
