Jak kalibrovat nákladní auto: Průvodce krok za krokem

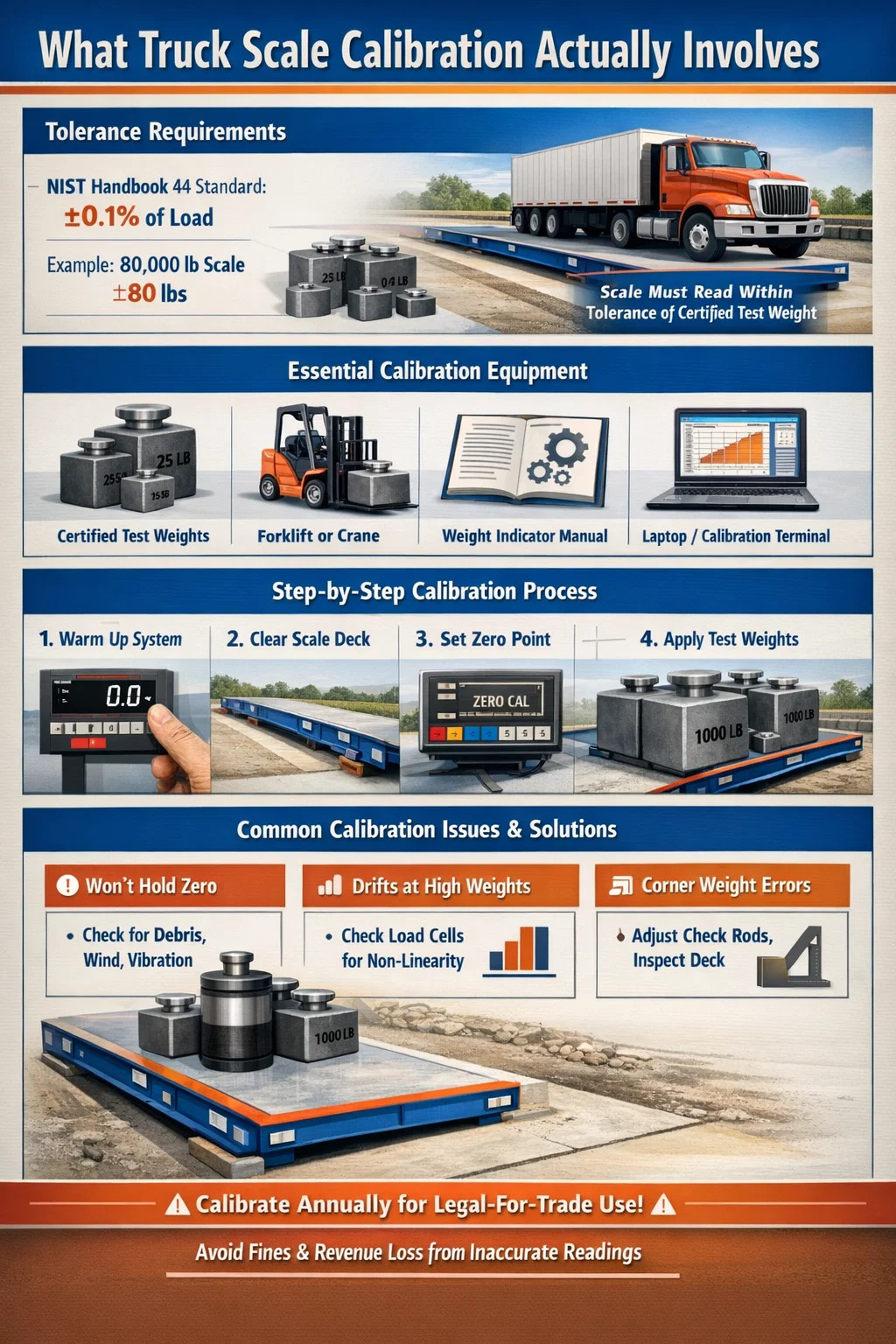

Přímá odpověď: Co vlastně zahrnuje kalibrace nákladních vozidel

Kalibrace a nákladní váha znamená úpravu vnitřního nastavení váhy tak, aby naměřené hodnoty hmotnosti odpovídaly známým referenčním hmotnostem v rámci přijatelné tolerance. U většiny komerčních nákladních vah tato tolerance je ±0,1 % aplikovaného zatížení , jak je definováno v Příručce 44 Národního institutu pro standardy a technologie (NIST). V praxi to znamená, že váha nákladního auta o hmotnosti 80 000 lb musí ukazovat v rozmezí ± 80 lb od certifikované zkušební hmotnosti v jakémkoli daném bodě zatížení.

Proces zahrnuje umístění certifikovaného testovacího závaží nebo naloženého vozidla o známé hmotnosti na plošinu váhy, odečtení výstupu indikátoru a nastavení kalibračních parametrů v indikátoru hmotnosti nebo spojovací krabici, dokud zobrazená hodnota nespadá do tolerance. Většina moderních digitálních nákladních vah používá softwarové nastavení rozpětí a nuly, zatímco starší analogové systémy mohou vyžadovat fyzické změny potenciometru.

Kalibrace není volitelná pro legální aplikace. Pokud se vaše nákladní váha používá pro obchodní transakce – účtování podle hmotnosti, dodržování vládních předpisů nebo prodej komodit regulovaný USDA – musí být kalibrována a certifikována licencovaným inspektorem vah a mír v intervalech stanovených vaším státem nebo jurisdikcí, obvykle každých šest až dvanáct měsíců .

Vybavení, které potřebujete před zahájením kalibrace nákladních vozidel

Pokusy o kalibraci bez správného vybavení poskytují nespolehlivé výsledky. Zde je to, co vyžaduje správné nastavení kalibrace nákladní váhy:

• Certifikovaná zkušební závaží: Litinová závaží třídy F certifikovaná státním úřadem pro váhy a míry. Pro kalibraci nákladní váhy s plnou kapacitou byste v ideálním případě chtěli zkušební závaží rovnající se alespoň 50 % jmenovité kapacity váhy. Váha s kapacitou 100 000 lb potřebuje minimálně 50 000 lb v certifikovaných testovacích závažích pro smysluplnou vícebodovou kalibraci.
• Indikátor hmotnosti nebo manuál ovladače: Každý model indikátoru má specifickou vstupní sekvenci kalibrace. Mezi běžné značky patří Mettler Toledo, Rice Lake, Fairbanks a Cardinal. Bez manuálu nemůžete správně vstoupit do kalibračního režimu.
• Vysokozdvižný vozík nebo jeřáb: Certifikovaná testovací závaží pro nákladní váhu váží každé stovky až tisíce liber. Potřebujete zvedací zařízení určené pro danou práci.
• Kalibrační záznamový list: Zaznamenejte každé umístění testovacího závaží, odečet indikátoru a provedené nastavení. To je povinné pro legal-for-trade certifikaci a užitečné pro diagnostiku posunu v čase.
• Notebook nebo konfigurační terminál (pro digitální systémy): Mnoho moderních nákladních vah se připojuje přes RS-232 nebo USB ke konfiguračnímu rozhraní. Softwarové nástroje, jako je CalFree od Mettler Toledo nebo software Rice Lake Revolution, zefektivňují proces.
• Hladinoměr a teploměr: Plošina váhy musí být vodorovná a je třeba zaznamenat okolní teplotu. Siloměry mají obvykle jmenovité rozsahy teplotní kompenzace -10 °C až 40 °C . Kalibrace mimo tento rozsah poskytuje nepřesné výsledky.

Pokud nejsou k dispozici certifikovaná testovací závaží, některá zařízení používají náhradní metodu za vozidlo s přesně známou hmotností – potvrzenou certifikovanou váhou třetí strany bezprostředně před použitím. Tento přístup je přijatelný pro interní ověřování, ale obecně není akceptován pro certifikaci legální pro obchod inspektory.

Proces krok za krokem pro kalibraci WW váhy nebo jakékoliv nákladní váhy

Následující postup platí pro většinu digitálních nákladních vah pro montáž do šachty a na povrch. Kroky se mohou mírně lišit v závislosti na značce indikátoru a konfiguraci snímače zatížení.

Krok 1: Zahřejte systém

Zapněte indikátor hmotnosti a nechte jej minimálně zahřát 15 až 30 minut . Elektronické součástky v indikátoru a snímačích zatížení vyžadují tepelnou stabilizaci, aby byly výsledky stabilní. Kalibrace studeného nebo nedávno napájeného systému přináší chyby driftu, které se nemusí objevit, dokud zařízení nedosáhne provozní teploty.

Krok 2: Úplně vyčistěte váhu

Odstraňte z plošiny veškerý materiál, vozidla, úlomky a stojatou vodu. I malé množství materiálu – 50 liber štěrku nebo louže vody – naruší vaši nulovou referenci. Zkontrolujte jímku na vodní kámen, zda se na ní nehromadí usazeniny, zejména v instalacích pod úrovní terénu. Sediment tlačí na spodní stranu desky vytváří mechanickou odolnost, která snižuje přesnost v celém rozsahu vážení.

Krok 3: Nastavte nulový bod

Vstupte do nabídky kalibrace na indikátoru hmotnosti. Přesná sekvence kláves se liší podle modelu – například na Rice Lake 920i podržíte klávesu ZERO po dobu tří sekund v režimu nastavení; na Mettler Toledo IND560 procházíte nabídkou údržby. Jakmile jste v kalibračním režimu, aplikujte kalibraci nuly s ničím na váze. Indikátor zaznamenává nezatížený milivoltový výstup ze siloměrů jako nulový referenční bod. Na normální provozní obrazovce nemačkejte nulové tlačítko — použije se pouze softwarový offset, nikoli skutečná kalibrační nula.

Krok 4: Aplikujte závaží rozpětí

Umístěte svá certifikovaná testovací závaží na plošinu váhy. Pro co nejpřesnější kalibraci rozsahu by mělo být zkušební závaží alespoň 25 % kapacity váhy s výhodou 50 % nebo vyšší. Rozložte závaží co nejrovnoměrněji po povrchu paluby. Zadejte přesnou známou hodnotu hmotnosti do nabídky kalibrace indikátoru a potvrďte kalibraci rozsahu. Indikátor nyní mapuje milivoltový výstup při této zátěži na zadanou hodnotu hmotnosti a vytváří lineární kalibrační sklon.

Krok 5: Proveďte vícebodové kontroly linearity

Po nastavení nuly a rozpětí ověřte přesnost ve více bodech zatížení. Odstraňte testovací závaží, potvrďte, že se displej vrátí na nulu, potom postupně přidávejte závaží a zaznamenejte hodnoty při 25 %, 50 %, 75 % a 100 % kapacity. Každá hodnota by měla spadat do tolerance NTEP nebo OIML pro danou zátěž. Pokud se střední hodnota dostane mimo toleranci, snímače zatížení mohou mít problémy s linearitou nebo je třeba upravit potenciometry seřízení spojovací skříňky, aby se vyrovnaly výstupy jednotlivých článků.

Krok 6: Proveďte testy zatížení rohu

Umístěte známé závaží na každý kvadrant desky váhy jednotlivě a zaznamenejte odečet z každé pozice. Na správně zkalibrované a vyvážené nákladní váze by měla být stejná hmotnost ±0,1 % aplikovaného zatížení bez ohledu na to, kde na palubě je umístěn. Významné odchylky od rohu k rohu značí spíše mechanický problém – ohnutá deska, siloměr se sníženým výkonem nebo váznutí kontrolní tyče – spíše než problém s kalibrací. Úprava kalibrace pro kompenzaci mechanické závady nevyřeší základní problém a může zhoršit přesnost v jiných polohách zatížení.

Krok 7: Zdokumentujte a uzamkněte kalibraci

Zaznamenejte všechna použitá testovací závaží, polohy umístění, hodnoty indikátoru před a po justování, okolní teplotu, datum a jméno osoby provádějící kalibraci. Většina legálních indikátorů má kalibrační pečeť nebo bezpečnostní parametr, který musí být po kalibraci aktivován, aby se zabránilo neoprávněným změnám – aktivujte jej. Ke svým záznamům přiložte kalibrační list od dodavatele zkušebního závaží. Tato dokumentace je vyžadována pro jakoukoli státní kontrolu a je vaší právní dokumentací v případě obchodního sporu.

Normy tolerance, které musí znát každý operátor nákladních vozidel

Pochopení tolerančních standardů vám pomůže správně interpretovat výsledky kalibrace a zjistit, kdy váha skutečně potřebuje úpravu, a kdy váha odpovídá specifikaci.

Tolerance údržby je prahová hodnota, při které musí být váha v provozu vyřazena z legálního obchodního použití a znovu kalibrována. Obvykle je to dvojnásobná tolerance přijatelnosti. Stupnice, která ukazuje v rámci tolerance údržby, ale mimo toleranci přijatelnosti, může pokračovat v komerčním provozu až do své příští plánované kontroly, kdy musí být překalibrována, aby vyhověla.

Běžné problémy s kalibrací nákladních vah a jak je opravit

Měřítko neudrží nulu

Pokud se displej váhy po kalibraci posune od nuly – řekněme, ukazuje 20 lb nebo -15 lb během několika minut od nastavení nuly, aniž by na desce nic bylo – příčinou je téměř vždy prostředí spíše než chyba kalibrace. Zkontrolujte zatížení paluby větrem v exponovaných venkovních instalacích, vibrace z blízkých strojů, tepelnou roztažnost rámu váhy nebo nečistoty, které se dotýkají spodní strany plošiny. Nejprve opravte fyzický stav a poté znovu kalibrujte.

Čtení je přesné při nízké hmotnosti, ale driftuje při vysoké hmotnosti

Tento vzorec – kde 20 000 lb test čte správně, ale 60 000 lb test čte 200 lb vysoko – ukazuje na problém s nelinearitou. Nejpravděpodobnější příčinou je siloměr se zhoršenou charakteristikou výstupní křivky, často v důsledku přetížení nebo poškození korozí. Diagnostika snímače zatížení pomocí milivoltmetru ukáže, který článek produkuje nelineární výstup, když se zatížení zvyšuje. Výměna této buňky a rekalibrace problém vyřeší. Pouhé nastavení kalibrace rozpětí neopraví nelineární článek – opraví jeden bod zatížení, zatímco ostatní zhorší.

Rozdíly hmotnosti rohů větší než 0,2 %

Odchylka od rohu k rohu přesahující toleranci má téměř vždy mechanickou příčinu. Mezi běžné viníky patří kontrolní tyče – horizontální zádržné články na nákladních vahách – které jsou nastaveny příliš těsně a brání plošině ve volném pohybu na snímače zatížení. Povolte napětí kontrolní tyče, dokud nezůstane malá vůle (obvykle 1/16 až 1/8 palce ) a znovu otestujte. Zkontrolujte také kontakt paluby se stěnami jámy, což funguje jako mechanický obtok kolem snímačů zatížení a snižuje zdánlivou hmotnost pro břemena umístěná v blízkosti kontaktního bodu.

Indikátor zobrazuje chybový kód místo hmotnosti

Chybové kódy během kalibrace obvykle indikují, že indikátor nemůže detekovat platný milivoltový signál ze snímačů zatížení. Zkontrolujte všechna připojení kabelů na propojovací skříňce a indikátoru. Změřte budicí napětí – většina systémů běží 10V DC excitace – a potvrďte, že odpovídá spec. Poškozený kabel snímače zatížení může projít vizuální kontrolou, ale stále má uvnitř přerušený drát; test kontinuity multimetrem je spolehlivější než vizuální kontrola.

Kalibrace proběhne okamžitě, ale selže během několika dní

Rychlý posun kalibrace po úspěšné kalibraci naznačuje pronikání vlhkosti do siloměru nebo spojovací skříňky. Voda mění elektrický odpor vnitřních součástí a posouvá milivoltový výstup bez jakékoli změny fyzické zátěže. Zkontrolujte všechny vstupní body vedení a těsnění rozvodné skříně. Stlačený vzduch profukovaný potrubím může někdy dočasně vyčistit vlhkost, ale snímač zatížení s vnitřním poškozením vodou bude vyžadovat výměnu – jeho vysušení neobnoví původní přesnost.

Jak často by se měla kalibrovat nákladní váha

Frekvence kalibrace závisí na tom, jak je váha používána, co váží a jaké platí regulační požadavky. Zde jsou praktická měřítka:

• Legální komerční použití: Většina států USA vyžaduje každoroční kontrolu a recertifikaci licencovaným úředníkem pro váhy a míry. Některé velkoobjemové provozy v určitých státech vyžadují pololetní kontroly.
• Zařízení s vysokou průchodností (100 kamionů za den): Zvažte čtvrtletní interní ověření pomocí zkušebního vozidla o známé hmotnosti, s úplnou certifikovanou kalibrací ročně nebo po jakékoli významné údržbě.
• Po jakékoli události přetížení: Pokud vozidlo výrazně překračuje jmenovitou kapacitu váhy – pro váhu 100 000 lb to znamená zatížení nad zhruba 120 000 lb – je ověření kalibrace povinné. Přetížení může trvale deformovat siloměry.
• Po strukturálních opravách nebo výměně indikátoru: Kdykoli se změní součást přímo v cestě signálu vážení, je před opětovným uvedením váhy do provozu nutná rekalibrace.
• Po extrémních povětrnostních událostech: Záplavy, teploty pod bodem mrazu pod jmenovitým rozsahem siloměru nebo silný vítr, který mohl způsobit dopad úlomků na palubu, vyžadují ověřovací kontrolu před opětovným komerčním používáním.

Mezi formálními kalibracemi jsou každodenní kontroly nuly jednoduchou a účinnou monitorovací praxí. Pokud na desce není nic, indikátor by měl ukazovat nulu v rozmezí ±1 dílku displeje. Pokud se trvale zobrazuje mimo tento rozsah, prozkoumejte místo před další plánovanou kalibrací místo čekání.

Preventivní údržba, která udržuje kalibraci váhy nákladních vozidel stabilní

Přesnost kalibrace není jen o samotné kalibrační události – je výsledkem důsledné údržby mezi kalibračními relacemi. Dobře udržovaná nákladní váha vydrží kalibraci mnohem déle a vyžaduje méně úprav při každé kontrole.

Čištění jam pro instalace nižší úrovně

Jímku vodního kamene je třeba čistit minimálně dvakrát ročně , častěji v prostředí se silným bahnem, obilným prachem, uhelným prachem nebo jinými jemnými materiály. Nahromaděný materiál v jámě vytváří tlak směrem nahoru na palubu, který uměle nafukuje údaje. Váha, která ukazuje 200 liber nad skutečnou hmotnost po sezení přes vlhkou zimu, je obvykle problém se špinavou jámou, nikoli problém s kalibrací. Čerpání stojaté vody a odstraňování sedimentu obnovuje přesnost, aniž byste se dotkli nastavení kalibrace.

Kontrola snímačů a kabelů

Každý rok kontrolujte kabely snímačů zatížení a vedení potrubí, zda nedošlo k poškození hlodavci, korozi na konektorech a fyzickému poškození způsobenému vozidly sjíždějícími z nájezdové rampy na potrubí. Jediné zhoršené připojení kabelu může přidat šum měření 50 až 150 liber ke všem čtením. Montážní prvky snímače zatížení – šrouby, montážní patky a bloky nárazníků – by měly být zkontrolovány na korozi a utaženy podle specifikace během stejné kontroly.

Nájezdová a výstupní rampa

Poškozené nebo nerovné nájezdové rampy způsobují, že vozidla vjíždějí na plošinu pod úhlem nebo s jednou nápravou již částečně na nájezdu. To může vést k nekonzistentním hodnotám pro stejné vozidlo v závislosti na rychlosti a úhlu přiblížení. Nájezdové rampy by měly být na úrovni plošiny váhy a měly by být udržovány v pravidelných intervalech. Výškový rozdíl více než 1/2 palce mezi povrchem rampy a plošinou váhy vyžaduje opravu.

Řízení vlhkosti spojovací skříňky

Mnoho chyb kalibrace má spíše za následek vlhkost ve spojovací krabici než skutečný kalibrační posun. Každý rok vyměňte balení s vysoušedlem ve spojovací krabici. Zkontrolujte těsnění vedení ve vstupním bodě spojovací krabice – nejběžnější cesta pro vstup vlhkosti – a znovu utěsněte vhodnou těsnicí hmotou pro vedení, pokud jsou viditelné nějaké mezery. Pokud je propojovací krabice instalována na místě vystaveném stojaté vodě nebo zaplavení, zvažte její přemístění do vyšší polohy.

Vlastní kalibrace vs. najmutí certifikovaného technika vah

Zda kalibrovat nákladní váhu vlastními silami nebo najmout certifikovaného technika závisí na aplikaci a na tom, čeho se snažíte dosáhnout.

• Interní ověření (nelegální pro obchod): Pokud vlastníte certifikovaná testovací závaží, máte přístup k manuálu pro kalibraci indikátoru a váha se používá výhradně pro interní kontrolu procesu, je interní kalibrace proveditelná a nákladově efektivní. Schopný technik údržby to může provést s odpovídajícím školením.
• Legal-for-trade certifikace: To musí provést nebo dosvědčit úředník pro váhy a míry se státní licencí. Žádné množství interních kalibračních prací nekvalifikuje váhu pro komerční použití bez tohoto úředního razítka. Ve většině států si inspektor přináší vlastní certifikovaná zkušební závaží.
• Diagnostická kalibrace po problému: Když se kalibrace neočekávaně nezdaří nebo se váha chová abnormálně, certifikovaná servisní společnost s řádným diagnostickým vybavením – milivoltmetry, simulátory zátěžových buněk a certifikační testovací závaží – identifikuje hlavní příčinu rychleji a spolehlivěji než vlastní řešení problémů.

Náklady na profesionální službu kalibrace nákladních vozidel se obvykle pohybují od 300 až 800 dolarů pro standardní návštěvu v závislosti na místě, velikosti váhy a počtu požadovaných umístění testovacího závaží. Pro váhy, které ročně zpracovávají miliony dolarů v obchodních transakcích, se jedná o zanedbatelné provozní náklady v poměru k finančnímu riziku používání nepřesné váhy.

Právní a finanční důsledky provozu nekalibrované nákladní váhy

Provozování komerční váhy pro nákladní vozidla bez aktuální kalibrační certifikace není jen otázkou technické shody – má přímé finanční a právní důsledky, které se liší podle jurisdikce, ale jsou trvale významné.

• Civilní pokuty: Státní úřady pro váhy a míry mohou vydávat příkazy k zastavení používání a pokuty za provozování necertifikované obchodní váhy. Pokuty se obvykle pohybují od 500 až 10 000 USD za porušení v závislosti na stavu a na tom, zda se jedná o opakované nebo první porušení.
• Obchodní spory: Pokud zákazník napadne fakturu založenou na váze a vaše váha postrádá aktuální kalibrační dokumentaci, vaše právní postavení je extrémně slabé. Soudy a rozhodci běžně rozhodují proti straně, která nemůže předložit kalibrační záznamy.
• Ztráta příjmů z nepřesných údajů: Stálá hodnota váhy 100 lb na nákladní váze zpracovávající 200 nakládek denně znamená, že denně rozdáváte přibližně 20 000 liber materiálu. Při 50 USD za tunu to je 500 USD za den nebo více než 180 000 USD za rok v nevrácených příjmech.
• Audity regulačních agentur: V regulovaných odvětvích, jako je obchodování s obilím, manipulace s uhlím nebo recyklace kovového šrotu, může nekalibrovaná váha vyvolat úplný audit federálními nebo státními úřady, což s sebou nese mnohem větší náklady na čas a potenciální sankce než udržování řádného kalibračního plánu.

Kalibrace není nad hlavou – je to ochrana. Náklady na údržbu správně zkalibrované a zdokumentované nákladní váhy jsou zlomkem nákladů na jeden obchodní spor, pokutu nebo ztrátu příjmů v důsledku nepřesnosti váhy.
